Quy trình bố trí thép sàn 1 phương đúng chuẩn thi công

Nguyên tắc bố trí thép sàn 1 phương đúng kỹ thuật

Sàn nhà 1 phương đóng vai trò quan trọng trong việc chịu tải trọng và truyền lực xuống móng, ảnh hưởng trực tiếp đến độ bền, an toàn của công trình.

Vì vậy, quá trình bố trí thép sàn cần tuân thủ các nguyên tắc kỹ thuật quan trọng để đảm bảo khả năng chịu lực tối ưu.

1. Chiều cao làm việc của thép

Thanh thép chịu lực chính cần được đặt ở vị trí chiều cao làm việc tối đa. Thông số quan trọng trong thiết kế là H0, được tính từ mép bê tông chịu nén đến trọng tâm của thanh thép chịu kéo.

Điều này giúp sàn đạt khả năng chịu uốn tốt nhất, đảm bảo độ bền và an toàn trong quá trình sử dụng.

2. Độ dày lớp bê tông bảo vệ

Lớp bê tông bảo vệ có nhiệm vụ chống ăn mòn, tăng độ bám dính giữa bê tông và thép, giúp kết cấu bền vững hơn. Đối với thép sàn, độ dày lớp bảo vệ tối ưu nên khoảng 15mm và phải lớn hơn tiết diện của thanh thép (D thép) để đảm bảo sự ổn định của kết cấu.

3. Tiêu chuẩn neo thép vào dầm

Thép sàn cần được neo vào dầm đúng tiêu chuẩn để đảm bảo khả năng chịu lực và liên kết chắc chắn. Cụ thể:

• Thép tròn trơn phải được uốn cong vào dầm nhằm tăng khả năng bám dính.
• Chiều dài neo của thép lớp trên là 30D, trong khi thép lớp dưới có chiều dài neo 20D (D là đường kính thanh thép).

Việc bố trí thép sàn 1 phương theo đúng nguyên tắc kỹ thuật không chỉ giúp gia tăng độ bền của sàn, mà còn góp phần đảm bảo tính an toàn và tuổi thọ lâu dài cho công trình.

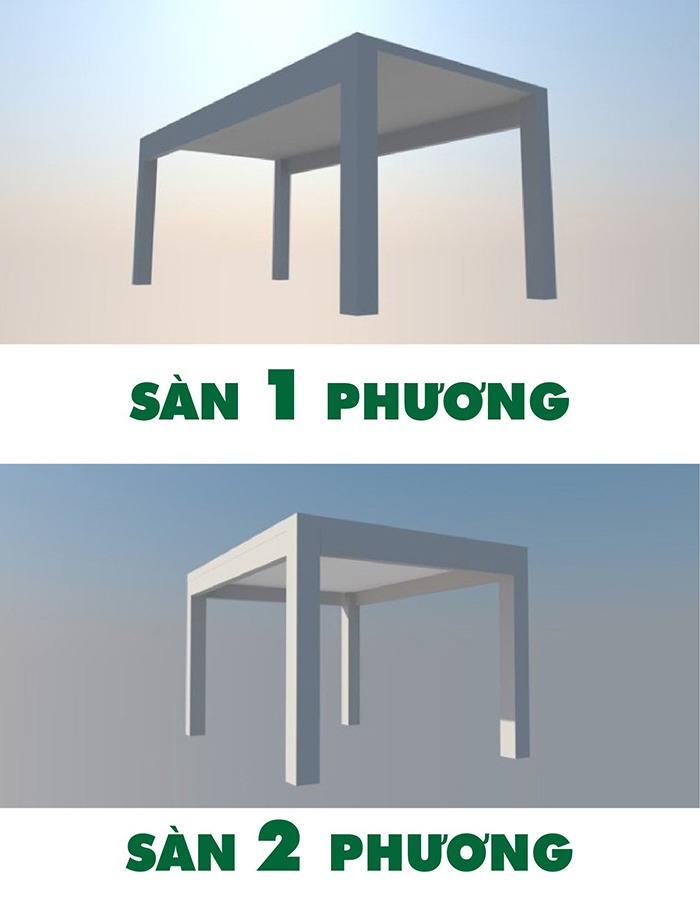

Phân biệt sàn 1 phương và sàn 2 phương

Trong thiết kế kết cấu sàn, chúng ta thường gặp hai loại chính: sàn 1 phương và sàn 2 phương. Mặc dù chúng có những điểm tương đồng, nhưng cách chịu lực và bố trí thép lại hoàn toàn khác nhau.

Dưới đây là những đặc điểm cơ bản giúp phân biệt hai loại sàn này:

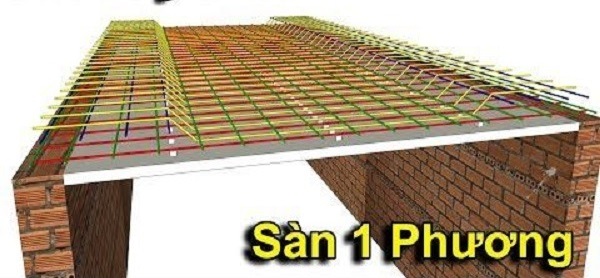

1. Sàn 1 phương

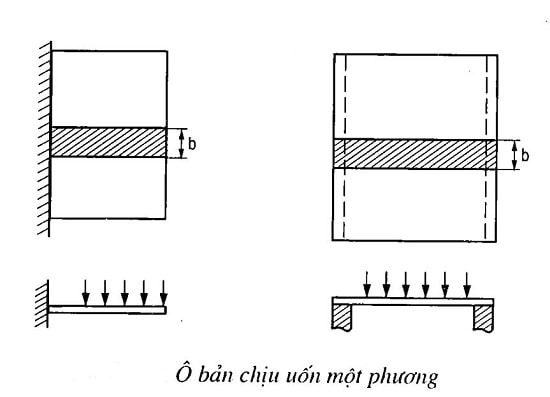

Sàn 1 phương là loại sàn có khả năng chịu lực theo một hướng chính. Điều này xảy ra khi ô sàn chỉ được đỡ bởi hai cạnh đối diện, hoặc khi tỷ lệ giữa chiều dài và chiều rộng của ô sàn lớn hơn 2.

Trong trường hợp này, tải trọng sẽ truyền theo phương vuông góc với dầm chịu lực, khiến hệ thống dầm chính chịu tải nhiều hơn.

2. Sàn 2 phương

Sàn 2 phương có khả năng chịu lực theo cả hai hướng, nhờ được đỡ bởi cả bốn cạnh. Điều kiện để sàn được xem là sàn 2 phương là tỷ lệ giữa chiều dài và chiều rộng nhỏ hơn hoặc bằng 2.

Trong kết cấu này, tải trọng được phân bổ đều theo hai phương, giúp giảm áp lực lên từng dầm riêng lẻ và tăng khả năng chịu lực của hệ thống sàn.

Việc phân biệt rõ ràng giữa sàn 1 phương và sàn 2 phương đóng vai trò quan trọng trong thiết kế kết cấu. Điều này giúp kỹ sư tính toán chính xác khả năng chịu tải, từ đó đưa ra phương án bố trí thép hợp lý, đảm bảo độ bền và tính an toàn cho công trình.

Nguyên tắc bố trí thép sàn 1 phương đúng kỹ thuật

Khi thi công sàn bê tông cốt thép, việc tuân thủ nguyên tắc bố trí thép là yếu tố quan trọng giúp đảm bảo khả năng chịu lực, độ bền và tính an toàn của công trình.

Đối với sàn 1 phương, cần tối ưu hóa cách sắp xếp thép để nâng cao khả năng chịu lực và giảm nguy cơ hư hỏng theo thời gian.

1. Tiết diện và khoảng cách bố trí thép

Việc lựa chọn tiết diện thép phải tuân thủ theo tiêu chuẩn thiết kế, đảm bảo đúng kích thước và khả năng chịu lực của sàn. Khoảng cách giữa các thanh thép cần được tính toán hợp lý để phân bổ tải trọng đều và tránh hiện tượng võng sàn.

Khi thiết kế thanh thép chịu lực chính, khoảng cách từ mép bê tông đến tâm thanh thép chịu kéo phải đạt chiều cao làm việc tối ưu (h0) để đảm bảo hiệu quả chịu lực.

2. Lớp bê tông bảo vệ

Trong quá trình đổ bê tông, cần chú ý lớp bê tông bảo vệ để tránh tình trạng thép bị ăn mòn hoặc mất khả năng liên kết với bê tông. Độ dày tối thiểu của lớp bê tông bảo vệ không được nhỏ hơn tiết diện thép và phải đạt ít nhất 15mm để đảm bảo an toàn kết cấu.

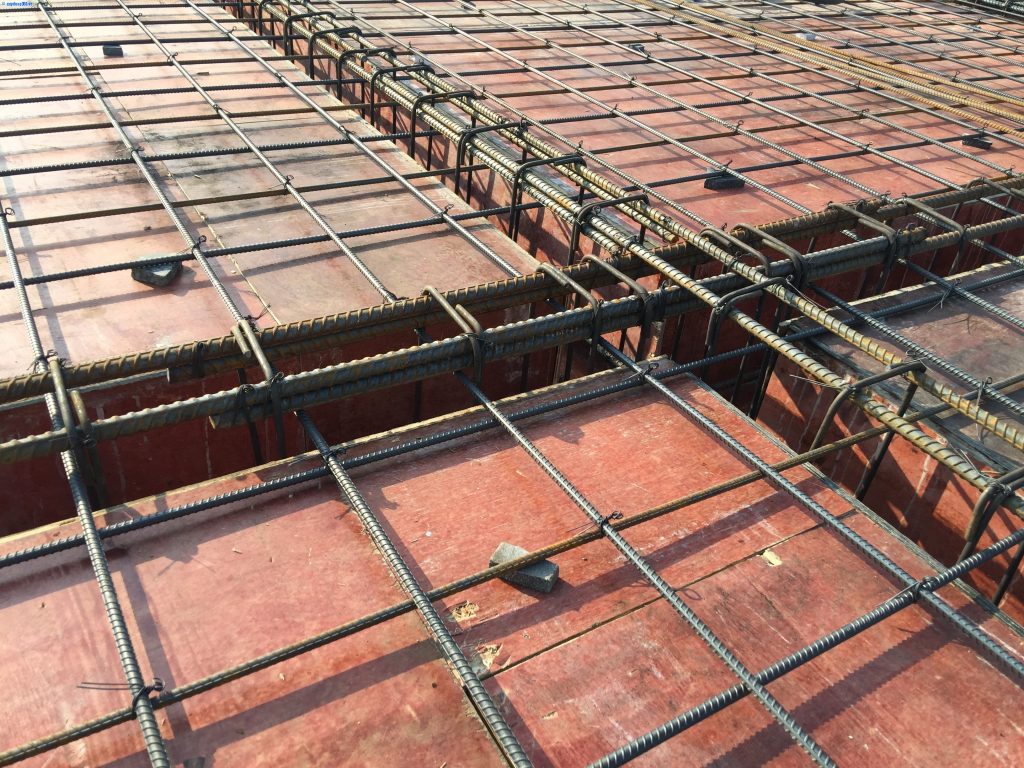

3. Nguyên tắc neo thép vào dầm

Khi thi công neo thép vào dầm, cần tuân thủ các tiêu chuẩn kỹ thuật sau:

• Thép tròn trơn phải được uốn móc khi neo vào dầm để tăng khả năng liên kết.
• Thép có gân (vằn) lớp trên phải có chiều dài neo tối thiểu 30d (d là đường kính thanh thép).
• Thép có gân (vằn) lớp dưới cần chiều dài neo tối thiểu 20D để đảm bảo độ bám dính chắc chắn với bê tông.

4. Tầm quan trọng của việc tuân thủ kỹ thuật

Việc bố trí thép sàn 1 phương đúng tiêu chuẩn không chỉ giúp gia tăng độ bền, khả năng chịu tải mà còn hạn chế nứt sàn, võng sàn và kéo dài tuổi thọ công trình.

Vì vậy, trong quá trình thi công, cần đảm bảo tuân thủ nghiêm ngặt các nguyên tắc trên để mang lại chất lượng cao nhất cho công trình xây dựng.

Quy trình và cách bố trí thép sàn 1 phương đúng kỹ thuật

Bố trí thép sàn 1 phương đúng cách là yếu tố quan trọng giúp công trình đạt độ bền, khả năng chịu lực tối ưu và đảm bảo tuổi thọ lâu dài. Để thực hiện hiệu quả, cần tuân thủ các nguyên tắc kỹ thuật và tiến hành theo từng bước cụ thể như sau:

Bước 1: Xác định hướng bố trí thép chính

Quá trình bắt đầu bằng việc bố trí lớp thép theo phương cạnh ngắn trước, sau đó mới tiến hành đặt lớp thép theo phương cạnh dài. Khi thực hiện, cần tính toán chính xác chiều dài neo từ mép dầm đến vị trí của các thanh thép.

Một lưu ý quan trọng là phải đánh dấu trước vị trí các thanh thép bằng phấn màu để đảm bảo khoảng cách giữa chúng đúng theo thiết kế.

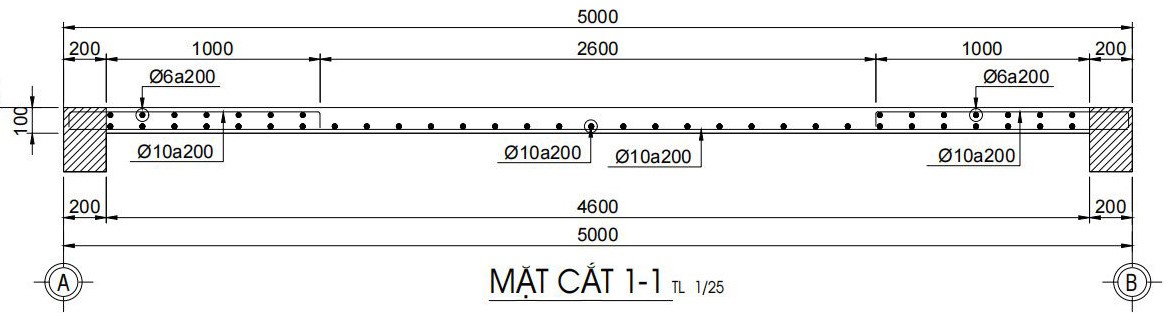

Bước 2: Bố trí thép chịu mô men âm (thép gối)

Tiếp theo, cần bố trí các thanh thép chịu mô men âm, còn gọi là thép gối, tại những vị trí chịu lực chính. Chiều dài neo của các thanh thép này cũng phải được tính toán chuẩn xác từ mép dầm đến hết chiều dài yêu cầu, giúp gia tăng độ cứng và khả năng chịu lực của sàn.

Bước 3: Bố trí thép cấu tạo

Sau khi hoàn thành việc bố trí thép gối, tiến hành lắp đặt thép cấu tạo có đường kính Ø8 với khoảng cách A200 hoặc A300.

Hệ thép này đóng vai trò giữ cố định khung sàn, giúp liên kết các thanh thép chắc chắn hơn và tạo độ ổn định trong quá trình đổ bê tông.

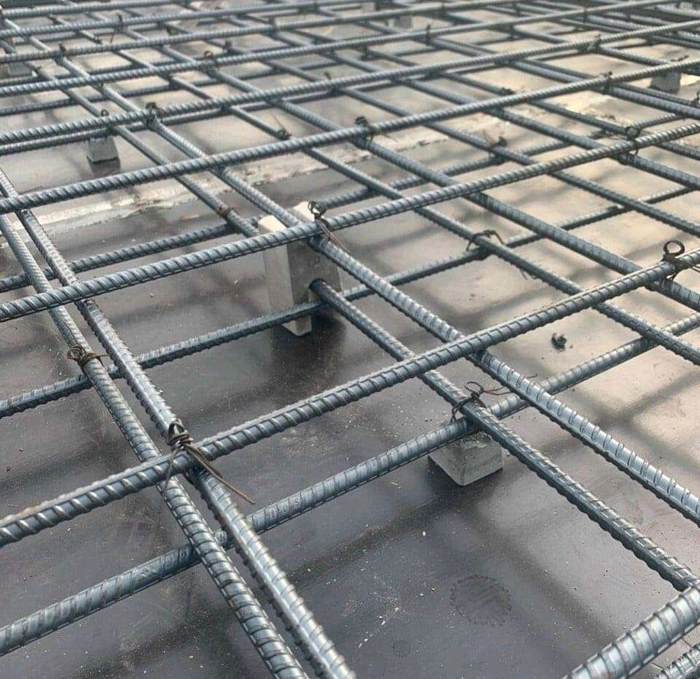

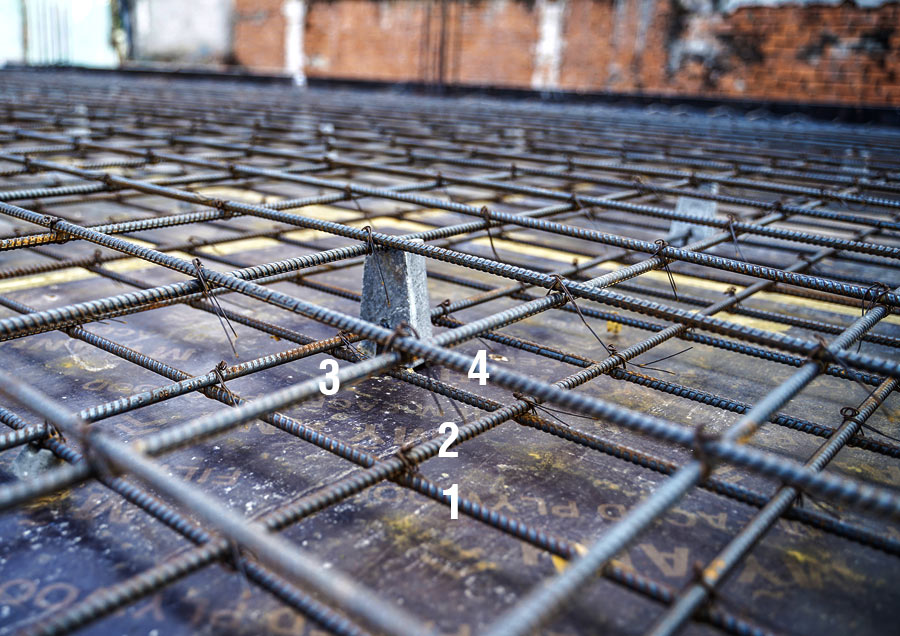

Bước 4: Đặt cục kê bê tông

Sử dụng cục kê bê tông giúp nâng đỡ lớp thép, tạo khoảng trống cần thiết để bảo vệ thép khỏi các tác động bên ngoài cũng như giữ cố định vị trí thép trong quá trình thi công.

Kích thước cục kê phổ biến thường là 1×2cm, với độ dày từ 2.5cm đến 3cm, nhằm đảm bảo lớp bảo vệ bê tông đạt tiêu chuẩn.

Bước 5: Kiểm tra vị trí thép gối chồng nhau

Tại các điểm có thép gối chồng lên nhau, cần kiểm tra kỹ để đảm bảo không bị thiếu thép. Điều này giúp gia tăng khả năng chịu lực của hệ sàn và hạn chế nguy cơ nứt vỡ bê tông sau khi thi công.

Bước 6: Lựa chọn thép phù hợp cho từng hạng mục

Việc lựa chọn đúng loại thép là yếu tố quan trọng để đảm bảo kết cấu sàn đạt chất lượng tốt nhất. Đối với thép mũ, nên sử dụng thép có đường kính từ Ø10 trở lên.

Nếu sử dụng thép có kích thước nhỏ hơn, chẳng hạn như Ø6 hoặc Ø8, có thể dẫn đến giảm khả năng chịu lực của sàn. Khi đổ bê tông, trọng lượng lớn có thể làm thép gối bị lún xuống, ảnh hưởng đến độ bền lâu dài của công trình.

Bằng cách tuân thủ đúng quy trình bố trí thép sàn 1 phương, bạn sẽ đảm bảo sàn bê tông có độ chắc chắn, khả năng chịu tải tốt và hạn chế tối đa các rủi ro về kết cấu trong quá trình sử dụng.

Những lưu ý khi thi công và nghiệm thu thép sàn 1 phương

Nghiệm thu thép sàn sau khi lắp đặt là bước quan trọng, ảnh hưởng trực tiếp đến khả năng chịu lực và độ bền của công trình.

Chỉ cần một sai lệch nhỏ, chẳng hạn 1cm trong quá trình bố trí thép, cũng có thể làm giảm chất lượng sàn. Vì vậy, khi thi công và nghiệm thu thép sàn 1 phương, cần đặc biệt lưu ý những vấn đề sau:

1. Khoảng cách đan thép sàn

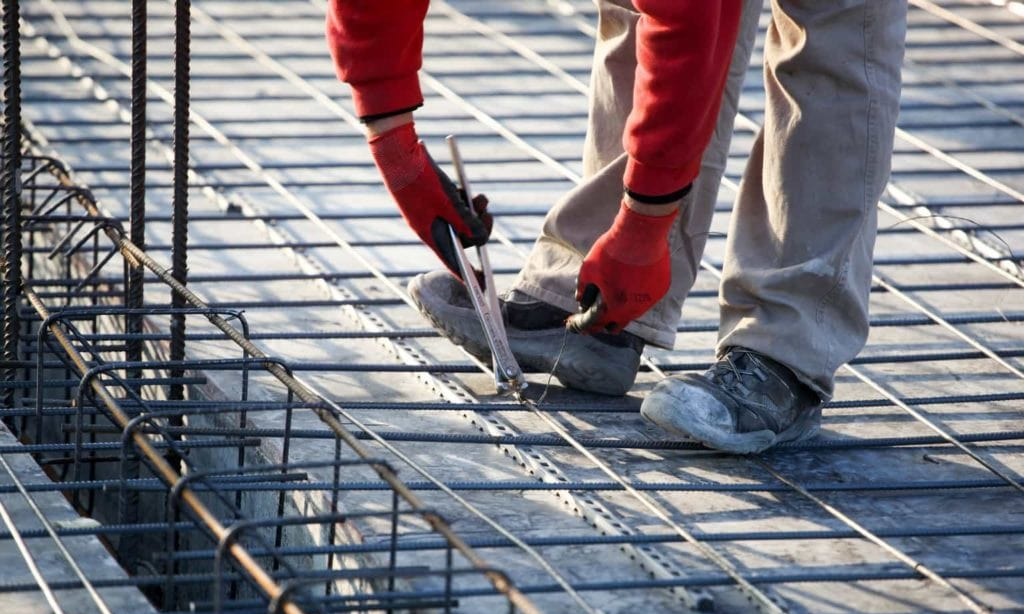

Thép sàn phải được lắp đặt đúng theo bản vẽ thiết kế, đảm bảo đúng khoảng cách và vị trí yêu cầu. Thanh thép cần được nắn thẳng, không cong vênh, đồng thời buộc chặt chắc chắn để tránh xê dịch trong quá trình di chuyển và đổ bê tông.

Việc bố trí thép sai lệch sẽ ảnh hưởng lớn đến khả năng chịu lực của sàn, gây nguy cơ nứt vỡ hoặc lún sàn sau này.

2. Kê thép sàn đúng kỹ thuật

Thép sàn phải được kê cách mặt sàn bằng đúng chiều dày lớp bê tông bảo vệ, tránh tình trạng thép tiếp xúc trực tiếp với ván khuôn hoặc bị đặt sai vị trí.

Đặc biệt, lớp thép trên không được đặt giữa chiều dày sàn hoặc bị bẹp xuống ván khuôn, vì điều này có thể làm giảm khả năng chịu lực của kết cấu.

Để đảm bảo chính xác, nên sử dụng đầy đủ các cục kê bê tông thay vì các vật liệu không chuyên dụng như gạch hoặc gỗ, giúp giữ thép cố định đúng vị trí.

3. Nối thép sàn theo tiêu chuẩn kỹ thuật

Việc nối thép cần tuân thủ đúng tiêu chuẩn xây dựng, đặc biệt không được nối thép tại các vị trí chịu lực lớn như giữa các ô nhịp sàn ở lớp dưới hoặc tại gối ở lớp trên.

Bên cạnh đó, nối thép phải được thực hiện so le, không nối quá 50% tiết diện thanh thép để đảm bảo tính liên kết của kết cấu. Nếu thép nối không đúng cách, công trình có thể bị yếu đi và ảnh hưởng đến tuổi thọ của sàn.

Trên đây là những thông tin quan trọng về quy trình thi công và nghiệm thu thép sàn 1 phương theo đúng kỹ thuật. Để đảm bảo công trình đạt chất lượng cao, cần tuân thủ nghiêm ngặt các tiêu chuẩn thi công, tránh những lỗi sai có thể làm giảm độ bền và an toàn của sàn.

A&G Việt Nam hy vọng rằng những chia sẻ này sẽ giúp bạn có thêm kiến thức hữu ích về cách bố trí thép sàn đúng kỹ thuật. Nếu bạn cần tư vấn hoặc hỗ trợ trong quá trình thi công, hãy liên hệ ngay với A&G Việt Nam để được tư vấn chi tiết và giải đáp mọi thắc mắc!

--------------------------------------------------
