Bản vẽ nhà là gì? Tại sao nó quan trọng trong xây dựng?

Bản vẽ nhà là gì?

Bản vẽ nhà đóng vai trò quan trọng trong ngành xây dựng, là một tài liệu không thể thiếu giúp chuyển đổi ý tưởng thành hiện thực.

Đây là một loại bản vẽ xây dựng thường được sử dụng, bao gồm các hình biểu diễn như mặt bằng, mặt đứng, mặt cắt và các số liệu cụ thể xác định hình dạng, kích thước, cấu tạo của ngôi nhà.

1. Diễn tả chi tiết thiết kế và cấu trúc

Bản vẽ nhà là phương tiện truyền tải toàn bộ ý tưởng thiết kế từ kiến trúc sư tới chủ đầu tư và đội ngũ thi công. Từng chi tiết nhỏ, từ bố trí không gian, kích thước phòng, hệ thống điện nước đến vật liệu xây dựng, đều được thể hiện rõ ràng.

Điều này giúp các bên tham gia dự án nắm bắt được các yêu cầu kỹ thuật, đảm bảo công trình được thi công đúng như thiết kế ban đầu.

Ví dụ, bản vẽ mặt bằng mô tả cách sắp xếp không gian nội thất, trong khi bản vẽ mặt đứng và mặt cắt cung cấp thông tin về hình dáng bên ngoài, chiều cao, và cấu trúc bên trong. Nhờ đó, chủ đầu tư dễ dàng hình dung về ngôi nhà trước khi tiến hành xây dựng.

2. Hỗ trợ quá trình thi công nhanh chóng, chính xác

Trong thực tế, bản vẽ nhà là công cụ giúp đội ngũ thi công thực hiện đúng quy trình và tiến độ. Từng chi tiết như vị trí dầm, cột, tường chịu lực đều được thể hiện chính xác, giúp tránh những sai sót không đáng có trong quá trình xây dựng.

Đặc biệt, những phần phức tạp như lắp đặt hệ thống điện nước hay kết cấu mái được thể hiện rõ ràng trên bản vẽ, hỗ trợ thi công diễn ra thuận lợi hơn.

3. Đảm bảo tính thẩm mỹ và chất lượng công trình

Một ngôi nhà không chỉ cần bền vững mà còn phải đẹp và phù hợp với phong cách sống của chủ nhân. Bản vẽ nhà giúp kiến trúc sư và chủ đầu tư trao đổi để đạt được sự thống nhất về mặt thẩm mỹ trước khi thi công.

Từ đó, nếu có bất kỳ chi tiết nào chưa hài lòng, bản vẽ sẽ được điều chỉnh ngay, tránh việc sửa chữa tốn kém khi công trình đã hoàn thiện.

4. Tiết kiệm chi phí và hạn chế rủi ro

Bản vẽ nhà giúp chủ đầu tư tính toán trước các khoản chi phí liên quan, từ vật liệu xây dựng đến nhân công. Việc dự toán chi tiết dựa trên bản vẽ sẽ giúp tránh tình trạng thiếu hụt hoặc dư thừa nguyên vật liệu.

Đồng thời, bản vẽ cũng giúp hạn chế các rủi ro như công trình không đạt yêu cầu kỹ thuật hoặc không đúng thiết kế, tránh các chi phí phát sinh không cần thiết.

5. Công cụ để kiểm tra và giám sát công trình

Trong suốt quá trình xây dựng, bản vẽ nhà là cơ sở để giám sát và kiểm tra chất lượng. Chủ đầu tư có thể sử dụng bản vẽ để đối chiếu với thực tế thi công, đảm bảo mọi hạng mục đều được thực hiện đúng yêu cầu.

Đối với đội ngũ thi công, bản vẽ là tài liệu tham khảo quan trọng giúp họ thực hiện từng bước công việc một cách chuẩn xác.

Các loại bản vẽ nhà phổ biến hiện nay

Bản vẽ nhà là một phần không thể thiếu trong mọi dự án xây dựng, thể hiện toàn bộ ý tưởng thiết kế và cấu trúc công trình.

Hiện nay, có nhiều loại bản vẽ phục vụ các mục đích khác nhau trong quy trình từ thiết kế, thi công đến hoàn thiện. Dưới đây là các loại bản vẽ phổ biến mà bạn cần biết.

1. Bản vẽ kiến trúc

Bản vẽ kiến trúc là loại bản vẽ chính, thể hiện toàn bộ thiết kế thẩm mỹ và bố trí không gian của ngôi nhà. Nó bao gồm các mặt bằng, mặt đứng, và mặt cắt, cung cấp thông tin chi tiết về vị trí cửa, cầu thang, tường, và cách sắp xếp nội thất.

Bản vẽ này đóng vai trò quan trọng trong việc giúp chủ đầu tư hình dung tổng thể công trình và đảm bảo mọi chi tiết đều phù hợp với nhu cầu sử dụng và phong cách thiết kế.

2. Bản vẽ kết cấu

Tập trung vào phần móng, dầm, cột, và sàn, bản vẽ kết cấu đảm bảo rằng ngôi nhà có độ bền vững và khả năng chịu lực tốt.

Đây là cơ sở để đội ngũ thi công xác định kích thước và vị trí các phần kết cấu quan trọng, đảm bảo công trình đạt tiêu chuẩn an toàn trong quá trình sử dụng. Đối với những ngôi nhà lớn hoặc có thiết kế phức tạp, bản vẽ kết cấu càng trở nên quan trọng hơn.

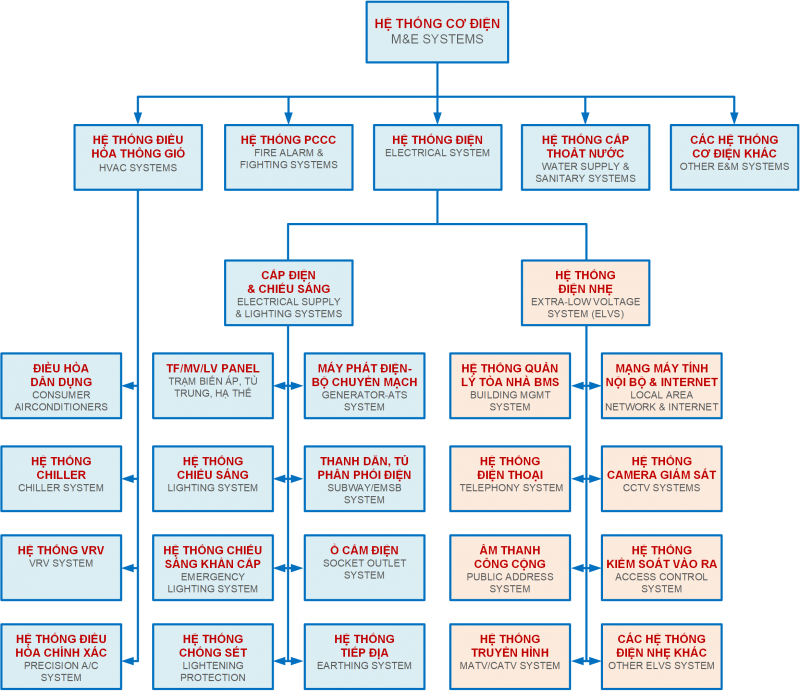

3. Bản vẽ cơ điện (M&E)

Bản vẽ cơ điện mô tả hệ thống kỹ thuật bên trong ngôi nhà như điện, cấp thoát nước, điều hòa không khí, và hệ thống thông gió.

Loại bản vẽ này không chỉ đảm bảo ngôi nhà hoạt động hiệu quả mà còn mang lại sự tiện nghi tối ưu cho người sử dụng. Ngoài ra, nó giúp các bên thi công phối hợp dễ dàng, tránh xung đột giữa các hệ thống kỹ thuật trong quá trình lắp đặt.

4. Bản vẽ phối cảnh 3D

Loại bản vẽ này là công cụ trực quan nhất để chủ đầu tư hình dung ngôi nhà sau khi hoàn thiện. Bản vẽ phối cảnh 3D mô phỏng chân thực từ hình dáng tổng thể, màu sắc, vật liệu đến các chi tiết ngoại thất và nội thất.

Nhờ đó, bạn có thể dễ dàng hình dung và điều chỉnh các yếu tố thẩm mỹ hoặc chức năng trước khi công trình được xây dựng.

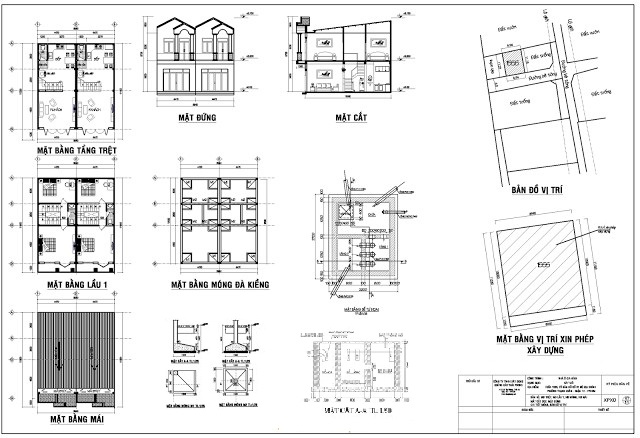

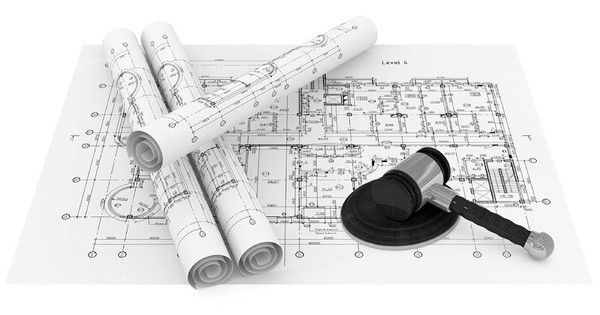

5. Bản vẽ xin phép xây dựng

Đây là tài liệu bắt buộc để trình lên cơ quan chức năng nhằm xin giấy phép xây dựng. Bản vẽ này thường bao gồm các thông tin cơ bản như mặt bằng tổng thể, mặt đứng, và các thông số kỹ thuật đáp ứng quy định pháp luật.

Một bộ bản vẽ xin phép xây dựng hoàn chỉnh giúp bạn nhanh chóng hoàn thành thủ tục pháp lý và khởi công đúng tiến độ.

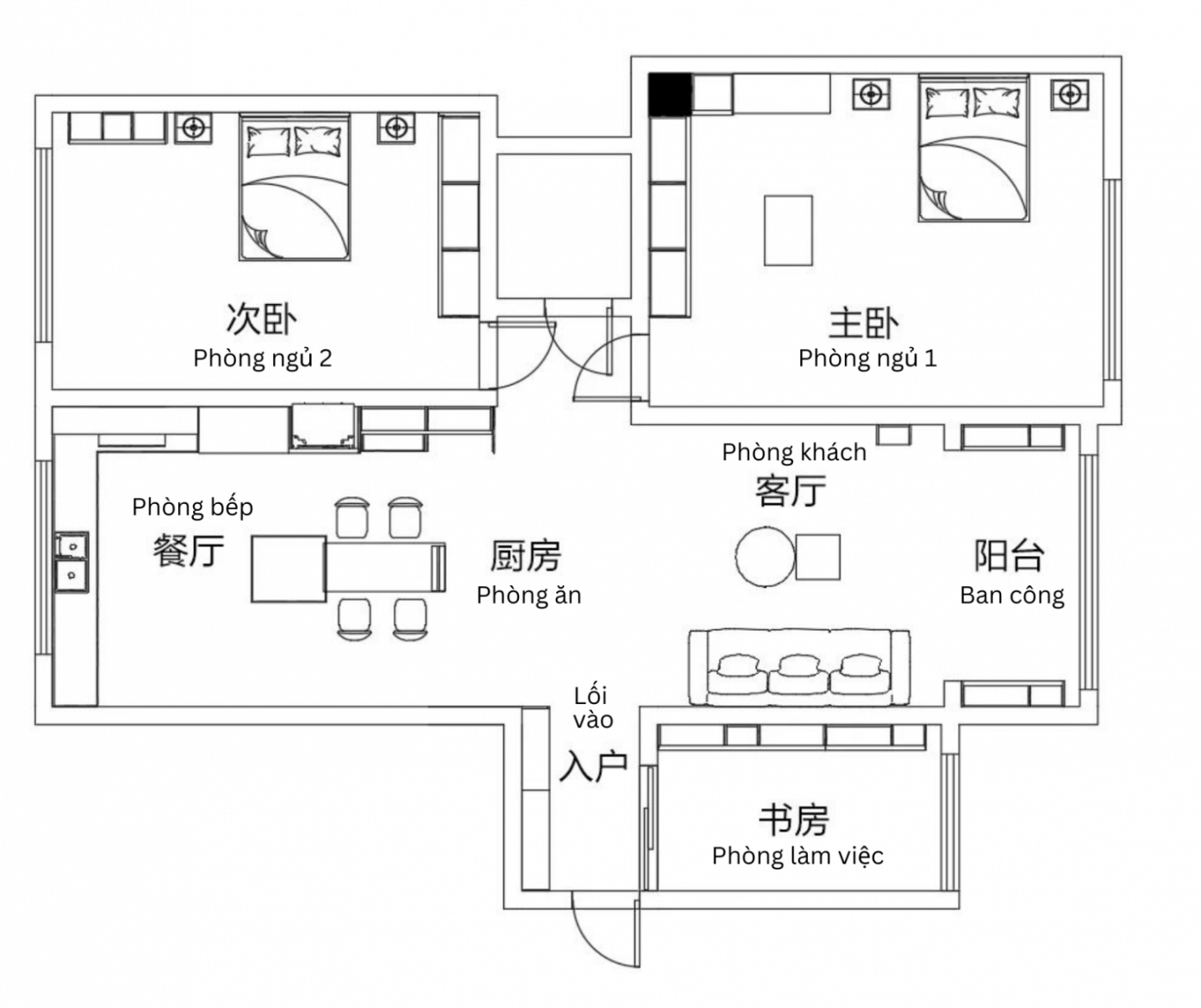

6. Bản vẽ nội thất (nếu có)

Ngoài các bản vẽ trên, bản vẽ nội thất cũng là tài liệu quan trọng nếu bạn muốn tối ưu hóa không gian sống. Loại bản vẽ này tập trung vào việc bố trí các vật dụng, đồ nội thất, hệ thống ánh sáng và màu sắc bên trong ngôi nhà, tạo nên sự hài hòa và tiện nghi cho từng không gian.

Mỗi loại bản vẽ nhà đều có vai trò riêng biệt trong quá trình xây dựng và hoàn thiện công trình. Việc chuẩn bị đầy đủ các loại bản vẽ này không chỉ đảm bảo ngôi nhà được xây dựng đúng thiết kế mà còn giúp bạn tiết kiệm chi phí, hạn chế rủi ro và tối ưu hóa chất lượng công trình.

Nội dung bên trong bản vẽ nhà là gì?

Bản vẽ nhà là tài liệu quan trọng trong quá trình thiết kế và xây dựng công trình, bao gồm các yếu tố cơ bản như phối cảnh, mặt bằng, mặt đứng, mặt cắt, và các số liệu kỹ thuật.

Mỗi loại bản vẽ đều có vai trò riêng biệt trong việc giúp chủ đầu tư và đội ngũ thi công hiểu rõ hơn về dự án và tiến hành công việc một cách hiệu quả.

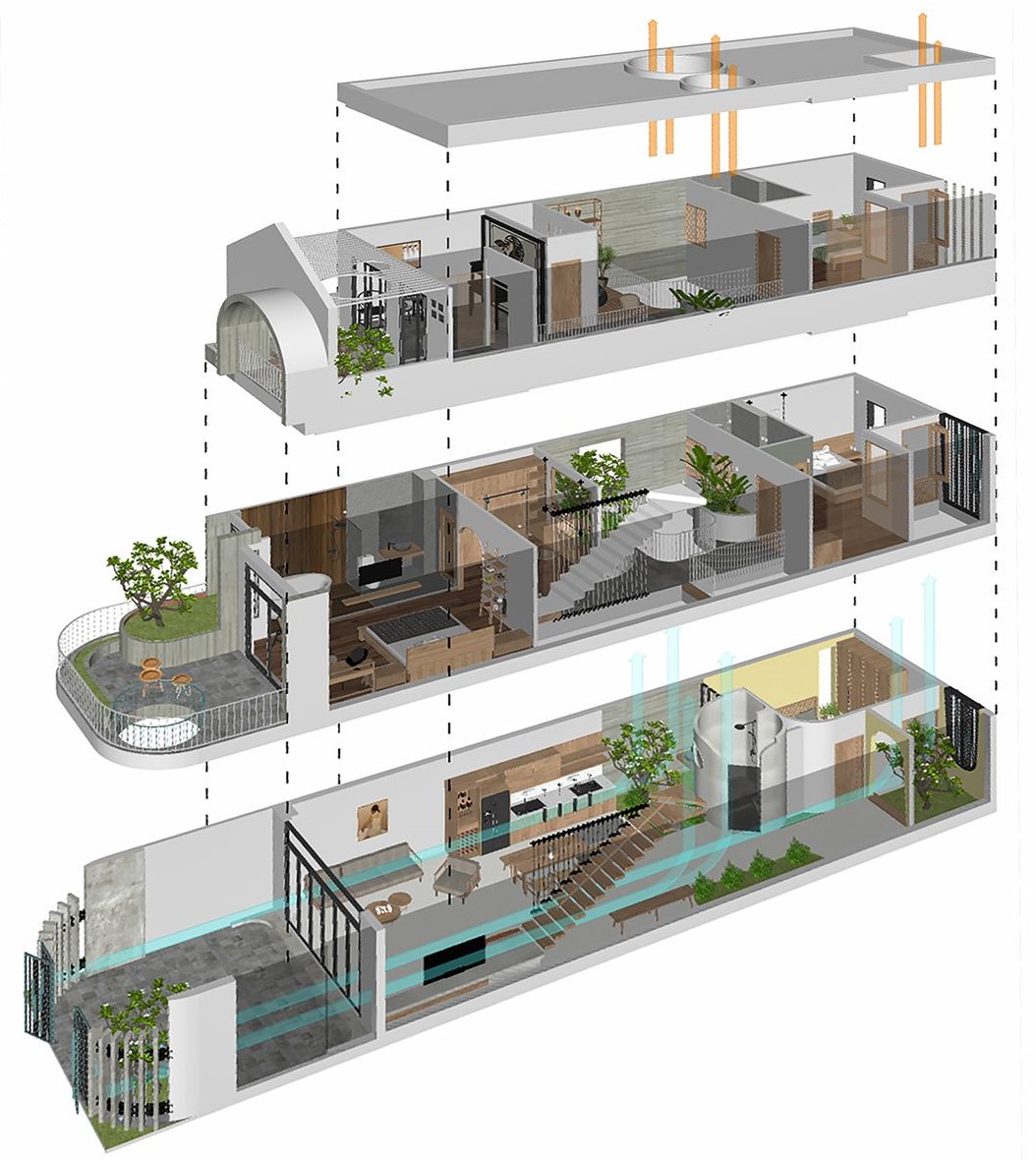

1. Bản vẽ phối cảnh

Bản vẽ phối cảnh là hình ảnh mô phỏng không gian ba chiều của ngôi nhà. Đây là bản vẽ thể hiện cái nhìn tổng quan về công trình khi hoàn thành, giúp chủ đầu tư hình dung rõ ràng về diện mạo của ngôi nhà trong thực tế.

Các yếu tố như màu sắc, vật liệu, kiểu dáng đều được mô tả chi tiết, tạo điều kiện thuận lợi cho việc giám sát quá trình thi công. Phối cảnh giúp gia chủ dễ dàng nhận biết những đặc điểm cơ bản và điều chỉnh trước khi xây dựng.

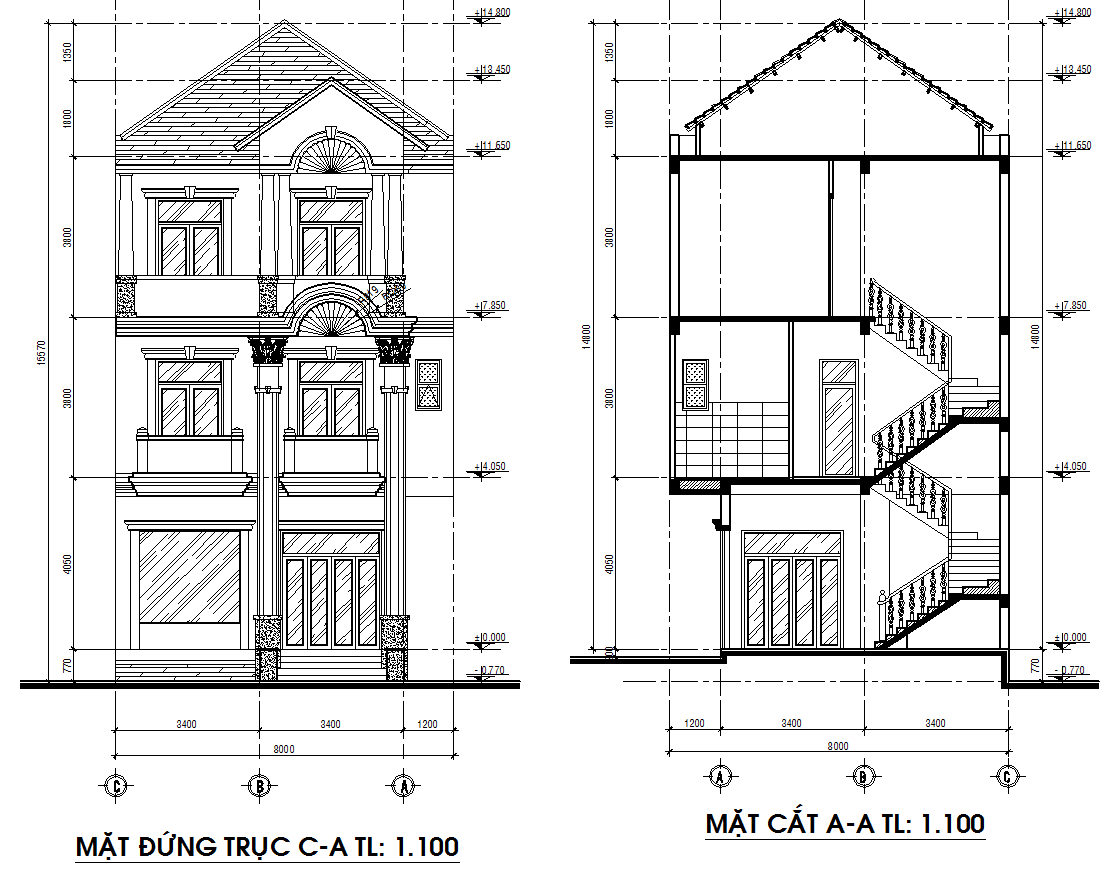

2. Bản vẽ mặt đứng

Bản vẽ mặt đứng thể hiện hình dáng bên ngoài của ngôi nhà, đặc biệt là độ cao của các bộ phận như cửa, mái, tầng, và các yêu cầu về hoàn thiện bề mặt ngoài.

Nó còn giúp chủ đầu tư hình dung sơ bộ về mặt bên trong công trình. Ngoài ra, mặt đứng còn có tác dụng chỉ ra các chi tiết như độ cao của tầng, chiều rộng cửa sổ, vị trí cửa chính, hay các yếu tố trang trí ngoại thất.

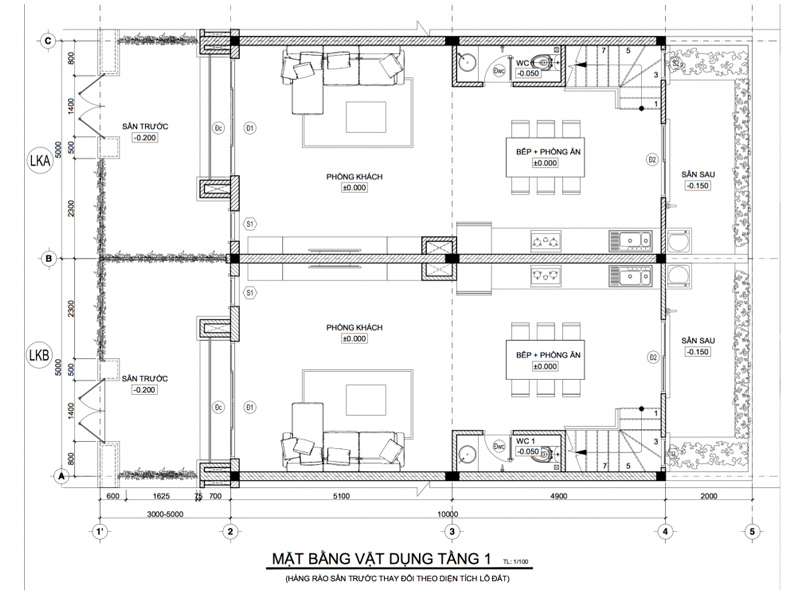

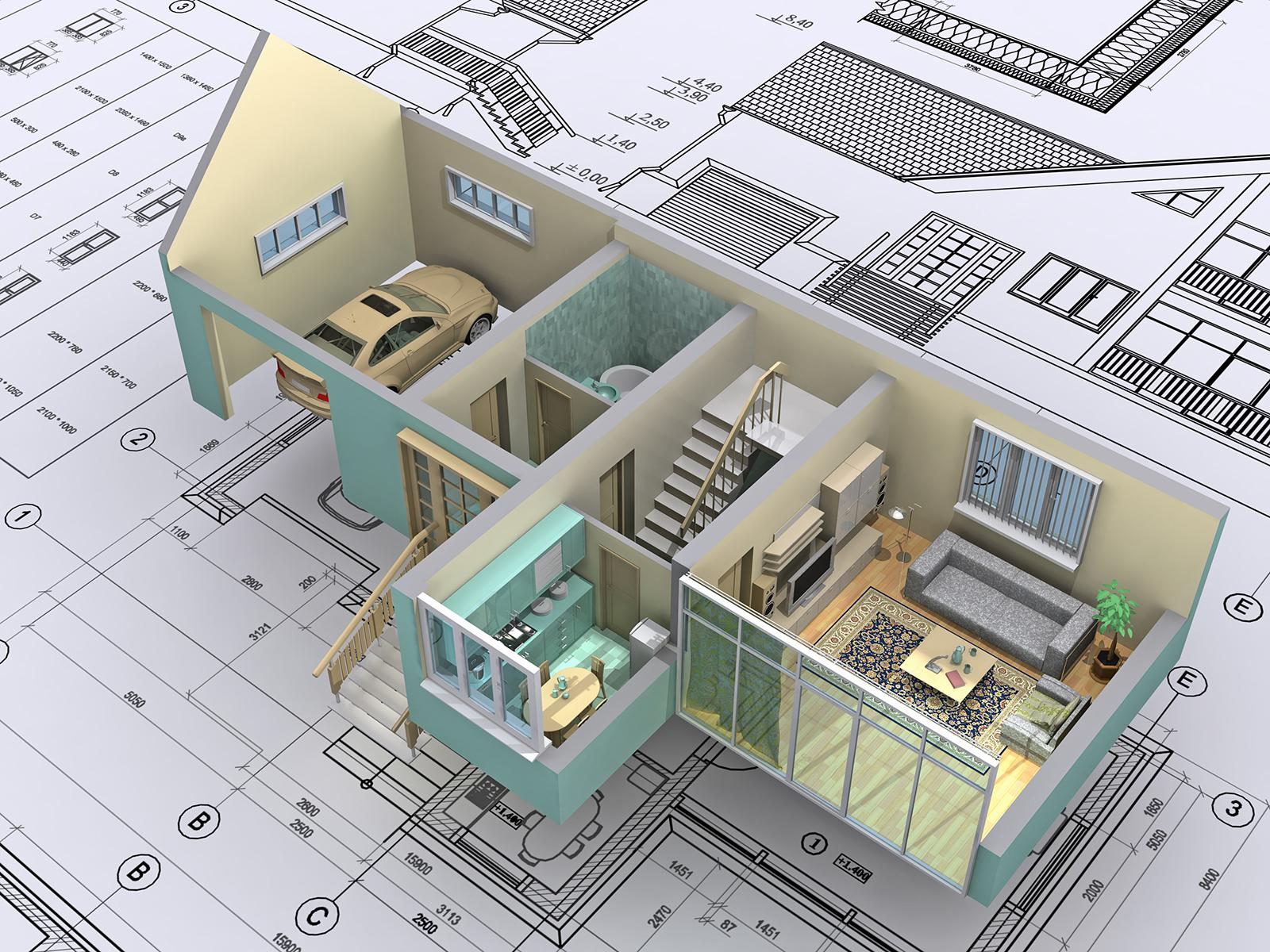

3. Bản vẽ mặt bằng

Bản vẽ mặt bằng là yếu tố quan trọng trong việc hình dung không gian bên trong của ngôi nhà. Nó cho thấy cách bố trí các phòng, các khu vực sử dụng, diện tích và kích thước của từng không gian.

Mặt bằng giúp dễ dàng xác định vị trí các phòng ngủ, phòng khách, bếp, nhà vệ sinh, hành lang… Đối với các ngôi nhà nhiều tầng, sẽ có nhiều bản vẽ mặt bằng khác nhau cho từng tầng, giúp xác định cách bố trí không gian của toàn bộ ngôi nhà.

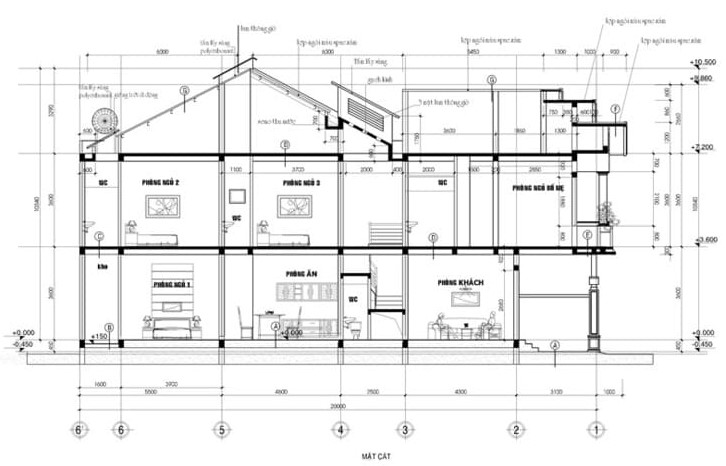

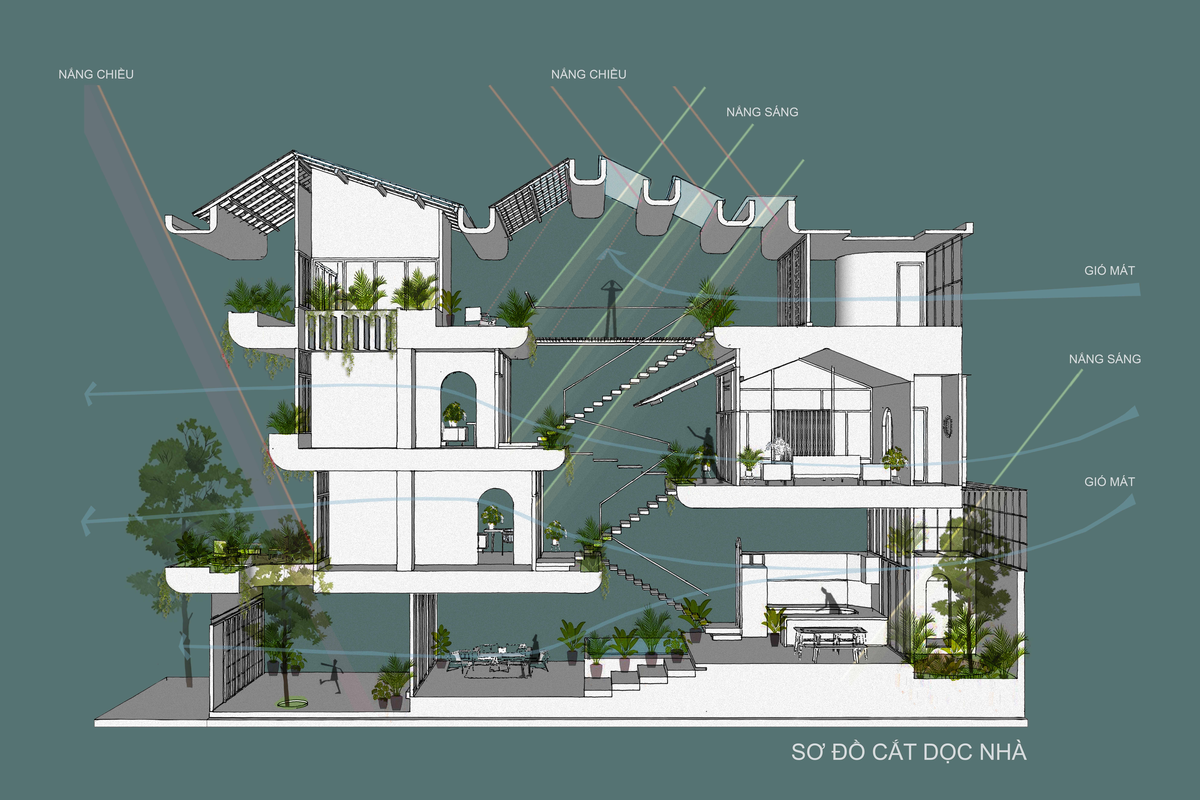

4. Bản vẽ mặt cắt

Bản vẽ mặt cắt cho phép người xem nhìn vào công trình như thể cắt theo chiều dọc. Nó thể hiện cấu tạo chi tiết của các bộ phận trong ngôi nhà như cầu thang, ống nước, tường, mái, và nền nhà.

Mặt cắt cũng chỉ ra các yếu tố như chiều cao, độ dày của các cấu kiện và vật liệu thi công, giúp đảm bảo công trình sẽ được xây dựng đúng yêu cầu kỹ thuật.

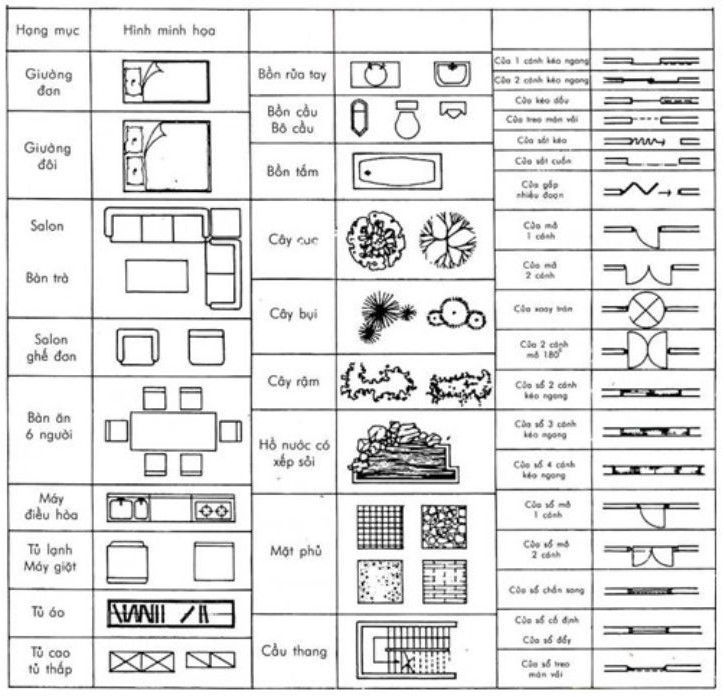

Các ký hiệu bên trong bản vẽ nhà dùng để làm gì?

Để hiểu rõ hơn về bản vẽ nhà, đặc biệt là khi giám sát quá trình thi công, bạn cần phải nắm vững các ký hiệu kỹ thuật. Các ký hiệu này cung cấp thông tin chi tiết về vật liệu xây dựng, cấu tạo công trình, vị trí cửa, đồ nội thất, và nhiều yếu tố khác.

Việc hiểu các ký hiệu này giúp bạn tiếp cận bản vẽ nhà một cách dễ dàng và chính xác hơn.

• Ký hiệu vật liệu xây dựng: Các ký hiệu này giúp chỉ rõ các loại vật liệu được sử dụng trong công trình như gạch, bê tông, thép, gỗ… Chúng thường được thể hiện dưới dạng hình chiếu hoặc ký hiệu đặc biệt trong bản vẽ.

• Ký hiệu nội thất: Ký hiệu này thể hiện vị trí và hình dạng của đồ nội thất trong không gian của ngôi nhà, giúp gia chủ dễ dàng hiểu cách bố trí và sắp xếp các vật dụng trong nhà.

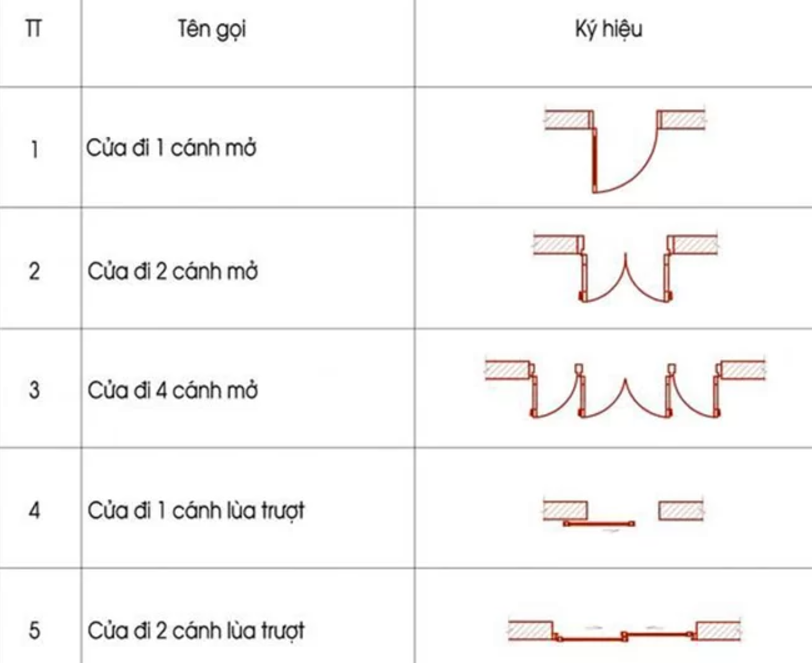

• Ký hiệu cửa ra vào: Các ký hiệu này chỉ ra vị trí và kiểu dáng của cửa trong bản vẽ nhà, giúp hiểu rõ cách thức bố trí các cửa ra vào trong từng không gian cụ thể.

• Ký hiệu đồ vật trong nhà: Các ký hiệu này giúp biểu thị các vật dụng, thiết bị trong nhà như bồn rửa, bếp, tủ bếp, hoặc các thiết bị vệ sinh.

Hiểu rõ các ký hiệu này giúp bạn tiếp cận bản vẽ nhà nhanh chóng và hiệu quả, đồng thời đảm bảo quá trình thi công được diễn ra chính xác và đạt chất lượng cao.

Những lưu ý khi đọc bản vẽ thiết kế nhà

Đọc bản vẽ nhà là bước quan trọng để hiểu rõ thiết kế và cấu trúc của công trình, giúp bạn hình dung ngôi nhà một cách chi tiết trước khi bắt tay vào thi công.

Tuy nhiên, bản vẽ nhà thường sử dụng nhiều ký hiệu và thông số kỹ thuật phức tạp, đòi hỏi người xem cần lưu ý những điểm sau:

1. Hiểu các ký hiệu đặc biệt

Bản vẽ nhà sử dụng rất nhiều ký hiệu để biểu diễn các yếu tố kiến trúc và kỹ thuật như: cửa, tường, cầu thang, hệ thống điện nước, và các chi tiết kết cấu.

Ví dụ, ký hiệu hình chữ nhật rỗng có thể biểu thị cửa ra vào, trong khi các đường đứt nét thường dùng để mô tả các chi tiết khuất. Hiểu rõ ý nghĩa của từng ký hiệu giúp bạn nắm bắt được ý đồ thiết kế một cách nhanh chóng và chính xác.

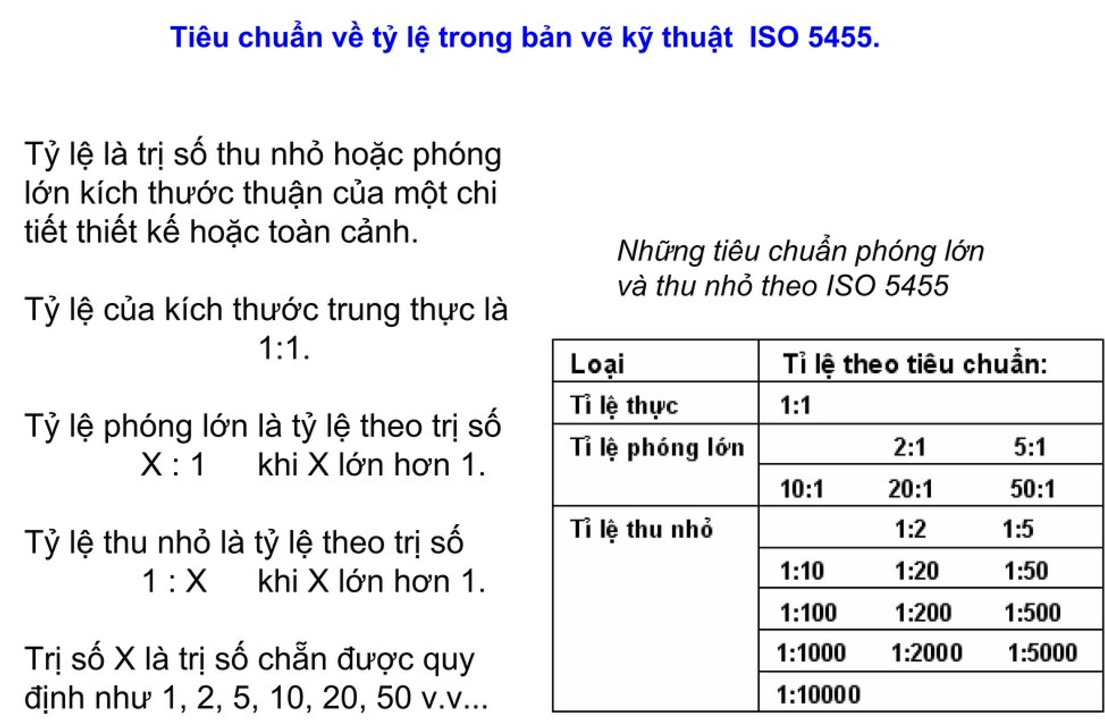

2. Tập trung vào tỷ lệ

Tỷ lệ trong bản vẽ là yếu tố quan trọng giúp xác định kích thước thực tế của ngôi nhà. Các bản vẽ thường được thu nhỏ theo tỷ lệ như 1:50, 1:100 hoặc 1:200.

Hiểu rõ tỷ lệ này sẽ giúp bạn dễ dàng hình dung không gian thực tế, đảm bảo việc bố trí nội thất và sử dụng không gian phù hợp với nhu cầu.

3. Xem kỹ từng phần của bản vẽ

Đừng chỉ tập trung vào bản vẽ mặt bằng. Mỗi bản vẽ trong bộ hồ sơ đều có vai trò riêng và cung cấp những thông tin quan trọng:

• Mặt bằng: Biểu thị cách bố trí không gian bên trong ngôi nhà, vị trí các phòng, tường, cửa, và cầu thang.

• Mặt đứng: Cho bạn cái nhìn về hình dáng bên ngoài của ngôi nhà, từ chiều cao đến các chi tiết ngoại thất.

• Mặt cắt: Giúp bạn hiểu rõ hơn về cấu tạo bên trong, đặc biệt là phần móng, dầm, sàn và trần.

• Phối cảnh: Cung cấp hình ảnh trực quan về công trình hoàn thiện, giúp bạn dễ dàng điều chỉnh các chi tiết thẩm mỹ.

4. Kiểm tra các thông số kỹ thuật

Hãy chú ý đến các thông số kỹ thuật như kích thước, chất liệu, và các yêu cầu đặc biệt được ghi chú trong bản vẽ. Đây là cơ sở để đảm bảo công trình được thi công đúng theo thiết kế và đạt chất lượng cao nhất.

5. Nhờ đến sự hỗ trợ của chuyên gia nếu cần

Nếu bạn không quen đọc bản vẽ hoặc gặp khó khăn trong việc hiểu các chi tiết kỹ thuật, hãy tìm đến sự hỗ trợ từ kiến trúc sư hoặc kỹ sư xây dựng. Họ sẽ giúp bạn giải thích rõ hơn và cung cấp các lời khuyên hữu ích để việc thi công diễn ra thuận lợi.

Việc đọc và hiểu bản vẽ nhà không chỉ giúp bạn kiểm soát tốt hơn quá trình thi công mà còn đảm bảo ngôi nhà hoàn thiện đúng theo ý muốn và đạt chuẩn chất lượng. Hãy dành thời gian nghiên cứu kỹ lưỡng hoặc trao đổi với đội ngũ thiết kế để tối ưu hóa mọi chi tiết của công trình.

Những hạn chế trong xây dựng khi không có bản vẽ nhà

Mặc dù nhiều người có thể cho rằng bản vẽ nhà không quá quan trọng, nhưng thực tế, việc thiếu bản vẽ thiết kế nhà khi xây dựng có thể dẫn đến nhiều rủi ro và hạn chế nghiêm trọng, ảnh hưởng đến chất lượng công trình. Dưới đây là một số vấn đề thường gặp khi không có bản vẽ nhà:

1. Phát sinh chi phí không lường trước

Khi không có bản vẽ thiết kế, công trình sẽ không có một kế hoạch cụ thể, khiến chủ đầu tư không thể tính toán chính xác chi phí xây dựng từ đầu.

Điều này dẫn đến việc phát sinh chi phí trong quá trình thi công do thiếu sự chuẩn bị kỹ lưỡng, ví dụ như thay đổi vật liệu, điều chỉnh kích thước công trình hay thay đổi cấu trúc khi công trình đang trong quá trình thi công.

2. Thi công không đúng tiến độ

Bản vẽ nhà đóng vai trò là kế hoạch chi tiết giúp quá trình thi công diễn ra đúng tiến độ. Nếu không có bản vẽ, các bên liên quan không có căn cứ để thực hiện công việc đúng thời gian dự kiến.

Hơn nữa, việc thiếu bản vẽ có thể dẫn đến sự thiếu nhất quán trong thiết kế và thi công, khiến công trình không hoàn thành đúng hạn, gây trì hoãn và làm tăng thêm chi phí.

3. Không đáp ứng được nhu cầu sử dụng và tính thẩm mỹ

Khi không có bản vẽ, việc đảm bảo công năng sử dụng và tính thẩm mỹ của công trình là rất khó khăn. Việc xây dựng không đúng theo kế hoạch có thể gây ra những sự cố như không gian sử dụng không hợp lý, thiếu tiện nghi hoặc không đáp ứng được nhu cầu thực tế của gia chủ.

Thậm chí, trong một số trường hợp, công trình có thể phải phá bỏ và xây lại do không phù hợp với yêu cầu ban đầu.

4. Thiếu cơ sở để thỏa thuận và điều chỉnh thiết kế

Bản vẽ là cơ sở quan trọng để các bên thỏa thuận về thiết kế và những điều chỉnh trong quá trình thi công. Nếu không có bản vẽ, sẽ không có căn cứ rõ ràng để thỏa thuận về các thay đổi trong công trình.

Điều này dễ dàng dẫn đến tranh chấp, hiểu lầm hoặc sự không thống nhất trong việc thực hiện các điều chỉnh cần thiết khi phát sinh vấn đề trong quá trình xây dựng.

5. Khó kiểm soát chất lượng và tiến độ thi công

Bản vẽ nhà là công cụ quan trọng để giám sát và kiểm tra chất lượng công trình. Thiếu bản vẽ, chủ đầu tư và đội ngũ thi công sẽ không thể dễ dàng đối chiếu, kiểm tra từng chi tiết công trình, dẫn đến khó khăn trong việc đảm bảo chất lượng thi công và sự đồng bộ trong thiết kế.

Việc không có bản vẽ thiết kế nhà khi xây dựng không chỉ gây ra những bất tiện và rủi ro về chi phí và tiến độ, mà còn ảnh hưởng trực tiếp đến chất lượng và tính thẩm mỹ của công trình.

Để đảm bảo một công trình xây dựng thành công và đạt chất lượng, việc có bản vẽ thiết kế chi tiết là vô cùng quan trọng.

Lợi ích khi thuê A&G Việt Nam để thiết kế bản vẽ nhà

Công ty Cổ phần Tư vấn Kiến trúc và Xây dựng A&G Việt Nam tự hào là đơn vị uy tín trong lĩnh vực thiết kế và thi công trọn gói.

Với đội ngũ kiến trúc sư và kỹ sư giàu kinh nghiệm, chúng tôi cam kết mang đến những bản vẽ không chỉ đạt chuẩn kỹ thuật mà còn thể hiện sự sáng tạo, đáp ứng mọi yêu cầu của khách hàng.

• Đội ngũ chuyên gia giàu kinh nghiệm: Với đội ngũ kiến trúc sư và kỹ sư lành nghề, chúng tôi không chỉ đáp ứng các tiêu chuẩn kỹ thuật khắt khe mà còn sáng tạo trong từng chi tiết.

• Tư vấn chuyên nghiệp, tận tâm: Chúng tôi luôn lắng nghe mong muốn của bạn, phân tích kỹ lưỡng để đề xuất những giải pháp thiết kế tối ưu nhất. Dịch vụ tư vấn của A&G Việt Nam không chỉ giúp bạn hình dung rõ ràng về ngôi nhà mơ ước mà còn đảm bảo công năng, và thẩm mỹ.

• Thiết kế độc đáo, tối ưu hóa không gian: Mỗi bản vẽ tại A&G Việt Nam đều được chăm chút tỉ mỉ, đảm bảo sự hài hòa giữa thẩm mỹ và công năng. Chúng tôi không chỉ tạo ra những thiết kế đẹp mắt mà còn chú trọng vào việc tối ưu hóa không gian.

• Hỗ trợ pháp lý nhanh chóng: Thấu hiểu những khó khăn trong quá trình xin phép xây dựng, đội ngũ chuyên gia pháp lý của chúng tôi luôn sẵn sàng hỗ trợ khách hàng hoàn tất các thủ tục một cách nhanh gọn và chính xác. Điều này giúp bạn tiết kiệm thời gian và tránh các rắc rối không đáng có.

• Dịch vụ trọn gói từ A-Z: A&G Việt Nam không chỉ dừng lại ở thiết kế bản vẽ. Chúng tôi cung cấp dịch vụ thi công trọn gói, từ xây dựng phần thô đến hoàn thiện nội thất. Điều này đảm bảo sự đồng nhất trong phong cách thiết kế và chất lượng thi công.

• Kiểm soát chi phí hiệu quả: Bản vẽ nhà từ A&G Việt Nam không chỉ giúp bạn hình dung chính xác công trình mà còn là công cụ hữu ích để kiểm soát chi phí và tiến độ thi công. Chúng tôi cam kết tối ưu ngân sách mà vẫn đảm bảo chất lượng cao nhất.

Bản vẽ nhà không chỉ là một tài liệu kỹ thuật mà còn là "linh hồn" của mỗi công trình. Nó không chỉ đảm bảo tính thẩm mỹ, an toàn mà còn giúp chủ đầu tư kiểm soát chi phí và thời gian. Hãy để A&G Việt Nam đồng hành cùng bạn trong hành trình kiến tạo không gian sống hoàn hảo!

Liên hệ ngay với chúng tôi để nhận tư vấn chi tiết và sở hữu những bản vẽ chất lượng nhất!

--------------------------------------------------
