Dầm Console là gì? Cấu tạo và nguyên lý bố trí thép sàn chi tiết

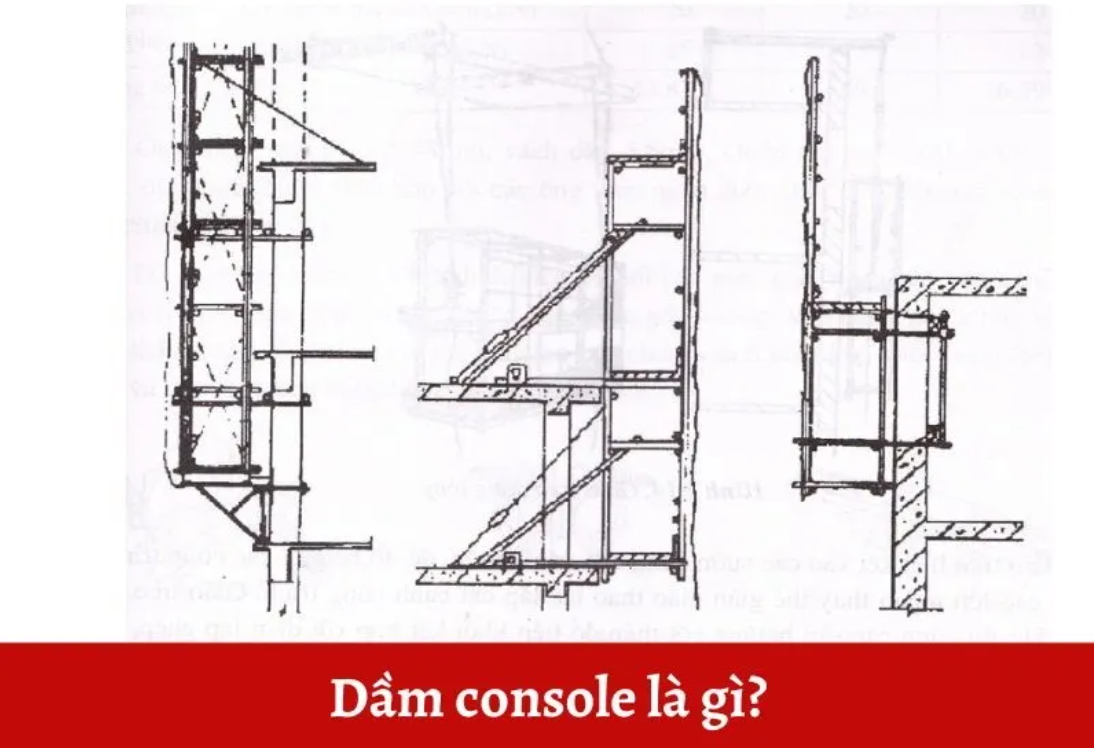

Dầm Console là gì?

Dầm console hay còn gọi là dầm công xôn, là một loại cấu kiện trong xây dựng được liên kết cố định ở một đầu với cột hoặc vách chịu lực, trong khi đầu còn lại hoàn toàn tự do. Loại dầm này thường được sử dụng để nâng đỡ các kết cấu nhô ra ngoài công trình như ban công, mái hiên, ô văng hoặc sảnh đón mà không cần bố trí cột chống phía dưới.

Nhờ đặc điểm đó, dầm console giúp không gian trở nên thông thoáng hơn, tăng tính thẩm mỹ cho công trình và tối ưu diện tích sử dụng. Đây là giải pháp được ứng dụng phổ biến trong các công trình nhà phố, biệt thự và kiến trúc hiện đại.

Về khả năng chịu lực, dầm console có nguyên lý làm việc khác với dầm đơn giản hai đầu. Momen uốn lớn nhất của dầm xuất hiện tại vị trí ngàm cố định, còn gọi là cổ dầm, và đây là momen âm. Vì vậy, phần thớ phía trên của dầm sẽ chịu kéo, trong khi phần thớ phía dưới chịu nén.

Chính đặc điểm này đòi hỏi việc tính toán kết cấu và bố trí cốt thép phải được thực hiện chính xác để đảm bảo khả năng chịu lực và độ an toàn của công trình.

Các loại dầm console phổ biến

Trong quá trình thi công và xây dựng công trình, ngoài dầm console cơ bản, người ta còn sử dụng thêm nhiều loại dầm khác nhằm tăng khả năng chịu lực, tính linh hoạt và thuận tiện trong quá trình thi công.

1. Dầm rút

Dầm rút là loại dầm có khả năng thay đổi chiều dài linh hoạt theo nguyên lý ống lồng. Nhờ thiết kế này, việc điều chỉnh kích thước phù hợp với từng vị trí thi công trở nên dễ dàng và nhanh chóng hơn.

Loại dầm này được ứng dụng phổ biến trong xây dựng nhà ở dân dụng, khách sạn, quán cà phê và nhiều công trình có quy mô vừa và nhỏ. Một số kích thước thường gặp của dầm rút gồm: 1,25 m – 2 m; 3 m – 4 m; 6 m – 8 m

Nhờ tính linh hoạt cao, dầm rút giúp tiết kiệm thời gian lắp đặt và nâng cao hiệu quả thi công.

2. Dầm căng dưới

Dầm căng dưới là loại dầm có thể điều chỉnh chiều dài theo nguyên lý ống lồng hoặc lắp ghép từ nhiều đoạn rời với nhau. Loại dầm này thường được sử dụng trong các công trình có khẩu độ lớn hoặc yêu cầu khả năng chịu tải cao.

Ngoài việc ứng dụng tương tự dầm rút trong xây dựng dân dụng, dầm căng dưới còn được sử dụng phổ biến trong xây dựng công nghiệp, cầu đường và các công trình quy mô lớn. Chiều dài nhịp của dầm có thể dao động từ 3 – 20 m tùy theo yêu cầu thiết kế và tải trọng công trình.

Nhờ khả năng chịu lực tốt và phạm vi ứng dụng rộng, dầm căng dưới là giải pháp hiệu quả trong các công trình cần độ ổn định và an toàn cao.

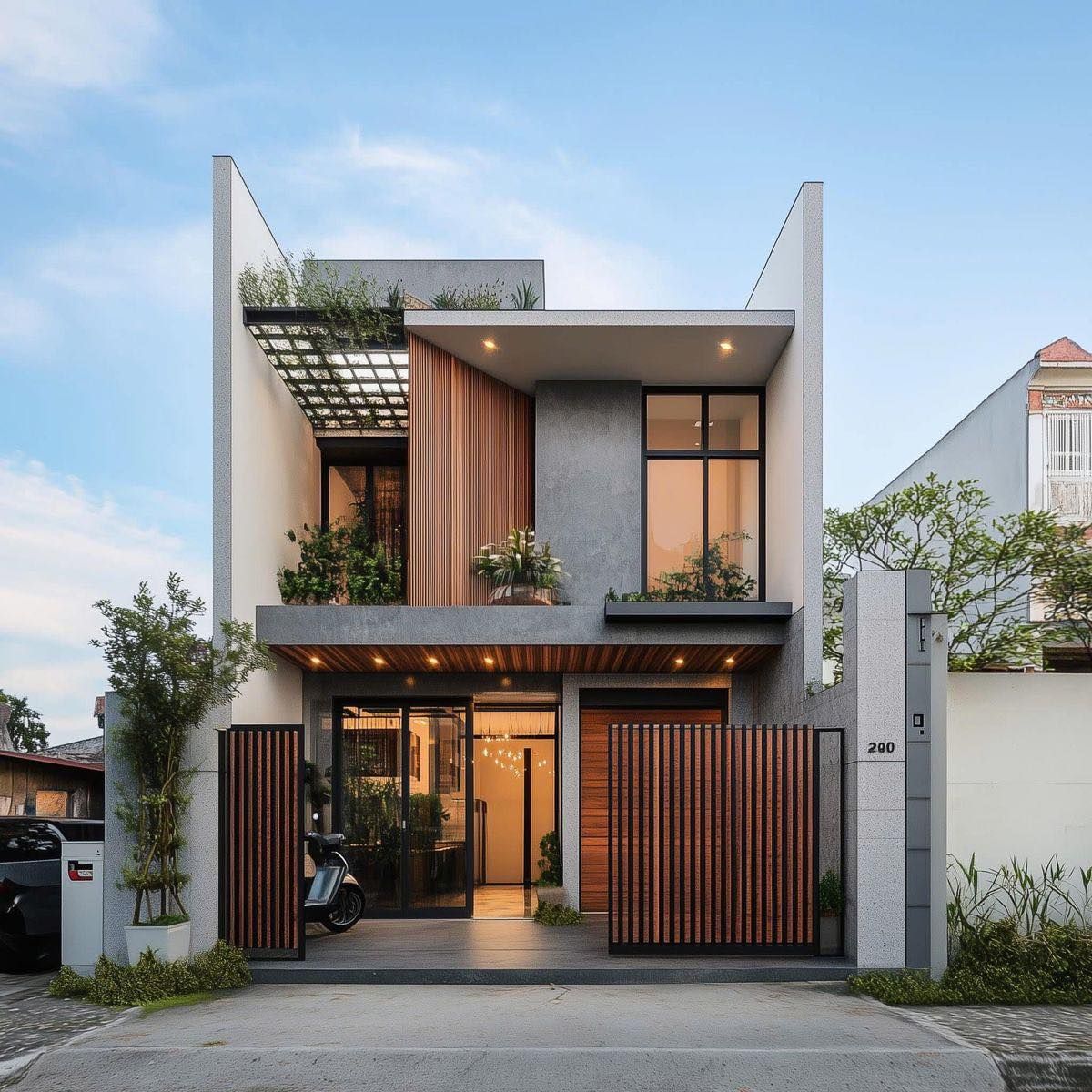

Kết cấu đua ban công và dầm console ban công

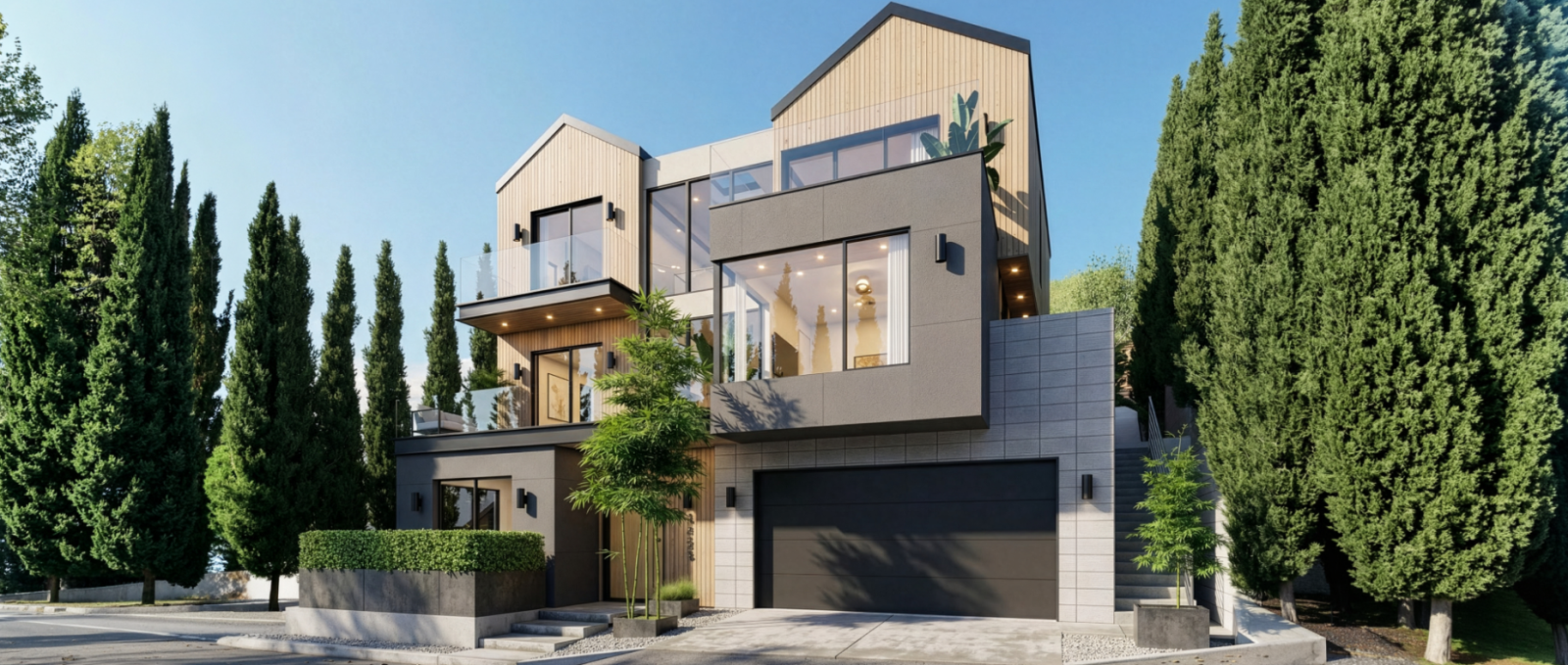

Kết cấu đua ban công sử dụng hệ dầm console là giải pháp được ứng dụng phổ biến trong thiết kế nhà phố và biệt thự hiện đại. Phương án này giúp mở rộng không gian sử dụng, tăng tính thẩm mỹ cho mặt tiền và tạo cảm giác công trình thông thoáng hơn.

Tuy nhiên, để đảm bảo độ an toàn và khả năng chịu lực lâu dài, chủ đầu tư cần đặc biệt quan tâm đến việc tính toán kết cấu ngay từ giai đoạn thiết kế.

Thông thường, độ vươn an toàn của dầm console ban công trong các công trình nhà ở dân dụng dao động khoảng 1,2 – 1,5 m. Đây là mức phổ biến giúp đảm bảo khả năng chịu lực ổn định và hạn chế rung võng trong quá trình sử dụng.

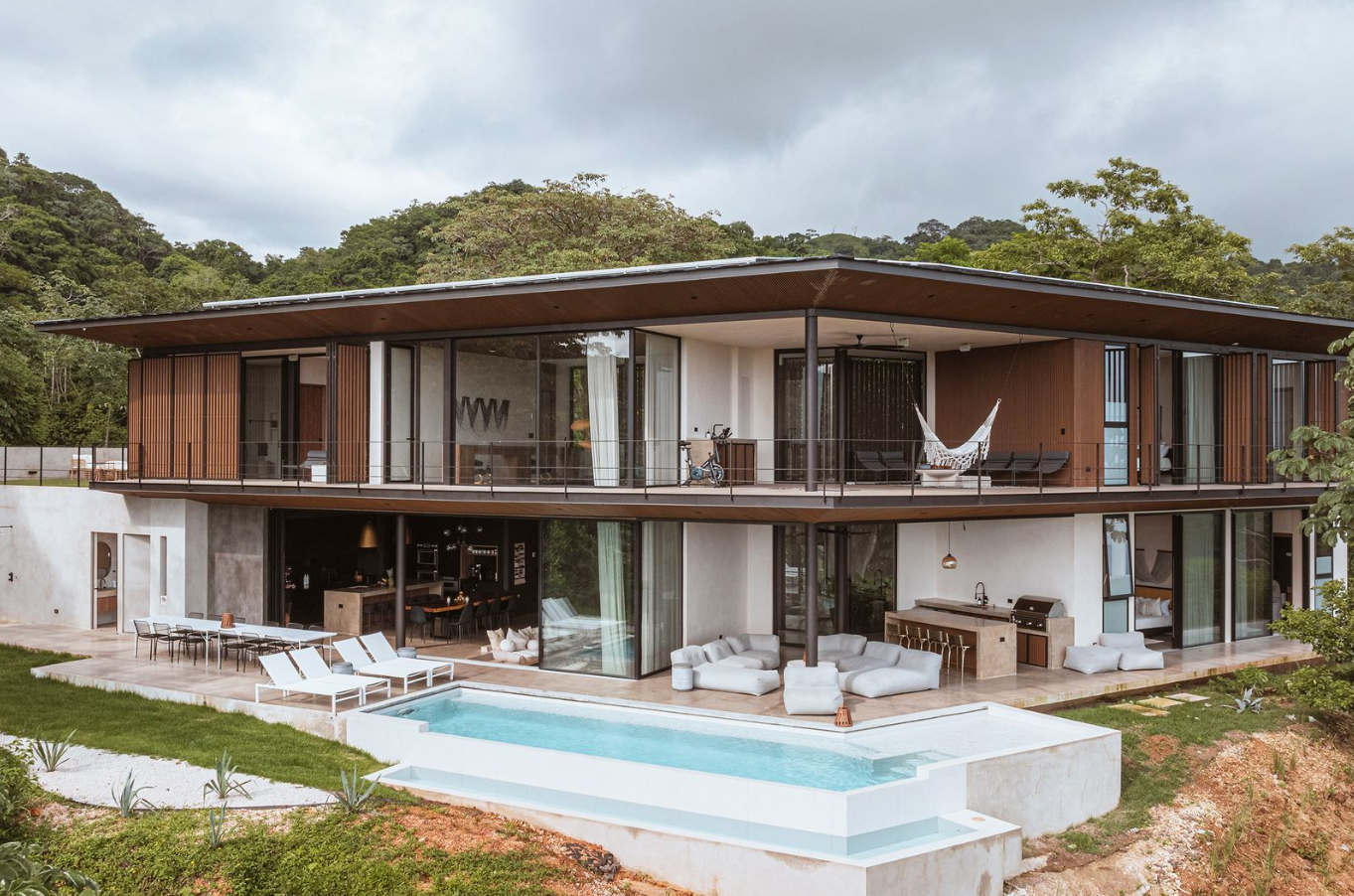

Đối với các công trình quy mô lớn như biệt thự cao cấp hoặc siêu biệt thự hiện đại, độ vươn ban công có thể được thiết kế lớn hơn, từ 3 – 5 m nếu được tính toán kết cấu đúng kỹ thuật và sử dụng giải pháp thi công phù hợp.

Với kinh nghiệm trong lĩnh vực thiết kế thi công xây dựng trọn gói, A&G Việt Nam luôn chú trọng tính toán kết cấu chính xác nhằm đảm bảo tính an toàn, độ bền cũng như giá trị thẩm mỹ cho từng công trình.

Bảng phân tích kỹ thuật dầm công xôn

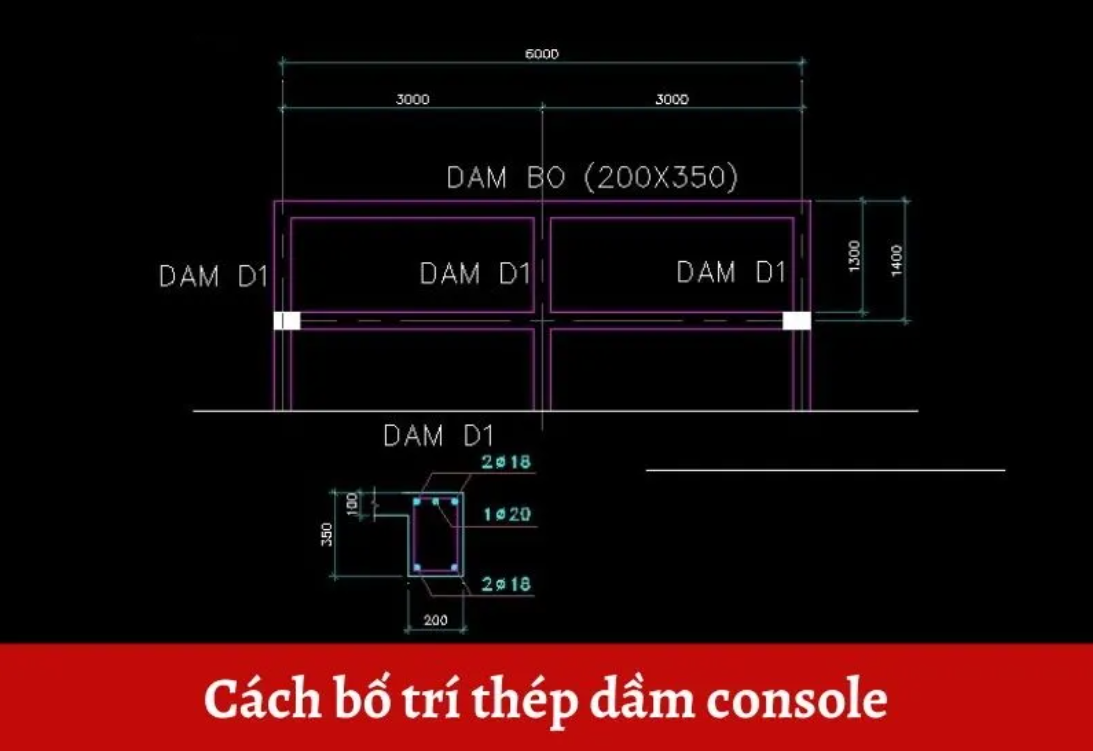

Cách bố trí thép sàn console (dầm console) chuẩn kỹ thuật

Để kết cấu dầm console đạt khả năng chịu lực tốt, hạn chế võng nứt và đảm bảo độ bền lâu dài, việc bố trí cốt thép cần được tính toán chính xác ngay từ giai đoạn thiết kế và thi công. Đây là hạng mục quan trọng ảnh hưởng trực tiếp đến độ an toàn của ban công, mái đua hoặc các kết cấu công xôn trong công trình.

Dưới đây là một số thông số kỹ thuật và kinh nghiệm bố trí thép dầm console thường được áp dụng trong thực tế:

• Chiều cao tiết diện dầm: Chiều cao dầm thường được tính theo công thức: Thông thường h = (1/10 đến 1/5)L. Trong đó, h là chiều cao dầm và L là chiều dài nhịp đua ra. Ví dụ, với ban công đua 2 m thì chiều cao dầm phù hợp thường dao động từ 20 – 40 cm để đảm bảo khả năng chịu lực và hạn chế võng đầu dầm.

• Lớp bê tông bảo vệ cốt thép: Đối với các kết cấu ngoài trời như ban công hoặc mái đua, lớp bê tông bảo vệ cốt thép cần đạt tối thiểu từ 2,5 – 3 cm. Điều này giúp hạn chế tình trạng rỉ sét cốt thép do tác động của thời tiết và tăng độ bền cho công trình.

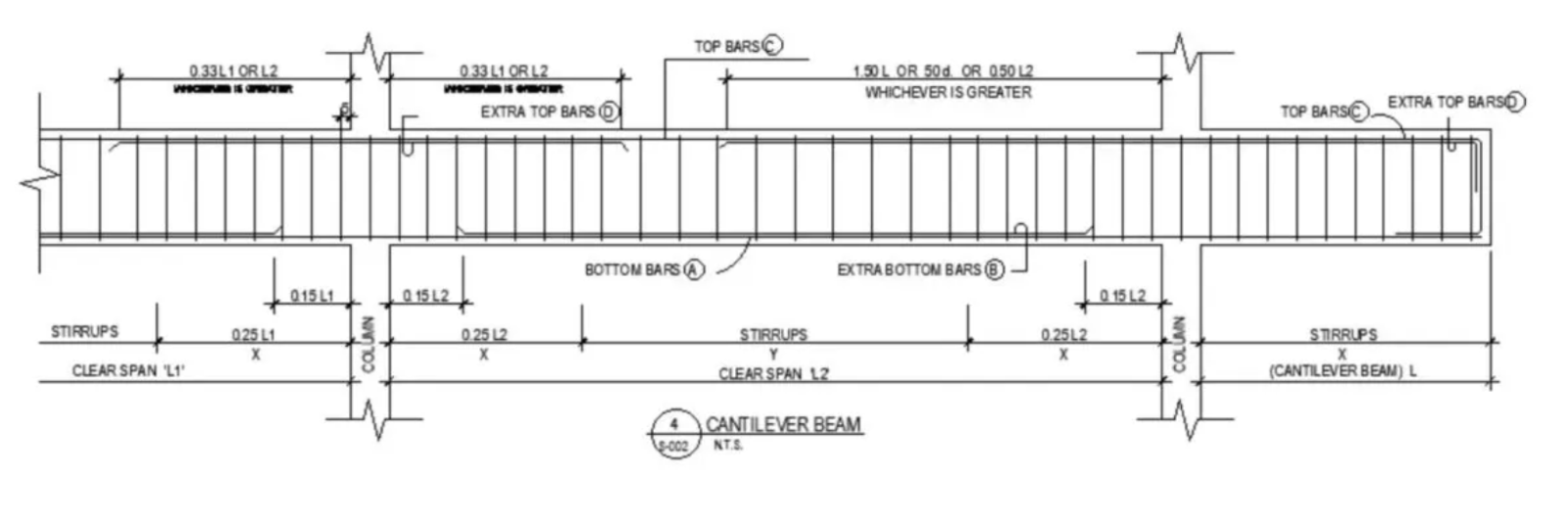

• Bố trí thép chịu lực: Ở dầm console, thép chịu lực chính thường được bố trí ở lớp trên do vị trí chịu kéo lớn tập trung tại phần ngàm liên kết với dầm hoặc cột chính. Việc neo thép đúng kỹ thuật sẽ giúp kết cấu ổn định và an toàn hơn trong quá trình sử dụng.

• Thép giá và thép cấu tạo: Ngoài thép chịu lực chính, cần bố trí thêm thép giá ở lớp dưới để giữ ổn định khung thép và hạn chế hiện tượng nứt bê tông do co ngót.

Cách tính độ võng dầm console

Dầm console (dầm công xôn) là kết cấu chịu lực phổ biến trong các hạng mục như ban công, mái đua hay cầu thang bay. Do đặc điểm một đầu liên kết cố định và một đầu tự do nên dầm console rất dễ xảy ra hiện tượng võng nếu tính toán không chính xác.

Vì vậy, trong quá trình thiết kế kết cấu, việc kiểm tra độ võng của dầm console là bước quan trọng nhằm đảm bảo an toàn và độ bền cho công trình.

1. Nguyên lý tính độ võng dầm console

Độ võng của dầm công xôn phụ thuộc vào nhiều yếu tố như:

• Chiều dài nhịp đua
• Kích thước tiết diện dầm
• Tải trọng tác dụng
• Cường độ bê tông và cốt thép
• Cách bố trí cốt thép chịu lực

Thông thường, độ võng được tính toán theo tiêu chuẩn kết cấu bê tông cốt thép hiện hành nhằm kiểm tra khả năng làm việc của dầm dưới tải trọng ngắn hạn và dài hạn.

2. Công thức tính độ võng dầm console

Độ võng của dầm công xôn thường được xác định theo công thức:

f = qL⁴/ 8EI

Trong đó:

• f là độ võng của dầm
• q là tải trọng phân bố đều
• L là chiều dài nhịp công xôn
• E là mô đun đàn hồi vật liệu
• I là mô men quán tính tiết diện dầm

Công thức trên giúp kỹ sư xác định mức độ biến dạng của dầm khi chịu tải để đưa ra phương án bố trí cốt thép và kích thước phù hợp.

3. Kiểm tra độ võng thực tế

Sau khi tính toán, độ võng thực tế cần nhỏ hơn giới hạn cho phép theo tiêu chuẩn thiết kế. Nếu độ võng vượt mức quy định, cần tăng chiều cao dầm, bổ sung cốt thép hoặc giảm chiều dài nhịp đua để đảm bảo an toàn kết cấu.

Trong bảng tính thực tế, kỹ sư thường kiểm tra thêm các yếu tố như tải trọng dài hạn, độ biến dạng từ biến của bê tông và hệ số điều kiện làm việc để kết quả chính xác hơn.

Đối với dầm công xôn có độ vươn lớn, việc tính toán cần được thực hiện bởi kỹ sư kết cấu có kinh nghiệm. Ngoài ra, quá trình thi công cũng cần đảm bảo đúng kỹ thuật, đặc biệt ở công tác cốt thép và thời gian tháo cốp pha để hạn chế hiện tượng võng hoặc nứt đầu dầm sau này.

Cách bố trí lớp chịu lực thiết kế dầm console

Trong thiết kế dầm console, lớp bê tông bảo vệ cốt thép cần được tính toán đúng kỹ thuật để đảm bảo khả năng chịu lực, chống ăn mòn và tăng tuổi thọ công trình. Thông thường, độ dày lớp bảo vệ C phải lớn hơn đường kính cốt thép và tuân theo giá trị Co quy định.

Đối với bản và tường

• Chiều dày từ 100 mm trở xuống: Co = 10 mm (15 mm)
• Chiều dày lớn hơn 100 mm: Co = 15 mm (20 mm)

Đối với dầm và sườn

• Chiều cao nhỏ hơn 250 mm: Co = 15 mm (20 mm)
• Chiều cao từ 250 mm trở lên: Co = 20 mm (25 mm)

Đối với cốt thép cấu tạo và cốt thép đai

• Chiều cao nhỏ hơn 250 mm: Co = 10 mm (15 mm)
• Chiều cao từ 250 mm trở lên: Co = 15 mm (20 mm)

Việc đảm bảo đúng chiều dày lớp bảo vệ sẽ giúp hạn chế nứt bê tông, chống rỉ sét cốt thép và tăng độ bền cho dầm công xôn.

Khoảng cách giữa các mép dầm console

Khoảng cách giữa các thanh thép trong dầm console, hay còn gọi là độ hở giữa hai cốt thép gần nhất, cần lớn hơn đường kính thanh thép và đảm bảo giá trị tối thiểu theo quy định kỹ thuật.

Thông thường:

• Phần dưới của dầm: to = 25 mm
• Phần trên của dầm: to = 30 mm

Ngoài ra, trong trường hợp bố trí hai thanh thép song song, trị số to có thể tăng lên 50 mm nhằm đảm bảo bê tông dễ dàng len kín và tăng khả năng liên kết.

Đối với các vị trí thi công chật hẹp hoặc bố trí nhiều lớp thép, cần sắp xếp cốt thép lớp trên và lớp dưới tách biệt rõ ràng để đảm bảo chất lượng thi công và khả năng chịu lực của kết cấu.

CÂU HỎI THƯỜNG GẶP (FAQ)

1. Dầm console ban công vươn ra tối đa bao nhiêu mét?

Đối với nhà dân dụng thông thường, dầm console ban công thường có độ vươn an toàn khoảng 1,2 – 2 m. Với các công trình sử dụng kết cấu đặc biệt như cáp dự ứng lực hoặc thép hình chữ I, độ vươn có thể đạt từ 5 – 7 m.

Tuy nhiên, các trường hợp này bắt buộc phải được kỹ sư kết cấu tính toán bằng phần mềm chuyên dụng như ETABS hoặc SAFE nhằm kiểm tra đầy đủ tĩnh tải, hoạt tải và khả năng chịu lực của kết cấu.

2. Có được xây tường gạch 220 lên dầm console không?

Hoàn toàn có thể, nhưng tải trọng của tường gạch phải được tính toán ngay từ giai đoạn thiết kế ban đầu. Kỹ sư cần đưa toàn bộ tải trọng tường vào mô hình kết cấu để đảm bảo dầm đủ khả năng chịu lực.

Trường hợp tự ý xây thêm tường lên ban công hoặc dầm công xôn cũ mà không kiểm tra kết cấu sẽ rất dễ gây nứt, võng hoặc thậm chí mất an toàn do vượt tải trọng thiết kế ban đầu.

3. Tại sao ban công dầm console bị nứt sát mép tường?

Đây là lỗi khá phổ biến trong thi công dầm công xôn. Nguyên nhân thường gặp nhất là thợ lắp sai vị trí cốt thép chịu lực, đặc biệt là đảo thép lớp trên xuống lớp dưới khiến dầm mất khả năng chịu kéo tại vị trí ngàm.

Ngoài ra, việc tháo cốp pha quá sớm khi bê tông chưa đạt đủ cường độ cũng là nguyên nhân khiến ban công dễ bị võng và nứt. Thông thường, bê tông cần đạt tối thiểu khoảng 90% cường độ thiết kế trước khi tháo chống, tương đương khoảng 21 – 28 ngày tùy điều kiện thực tế.

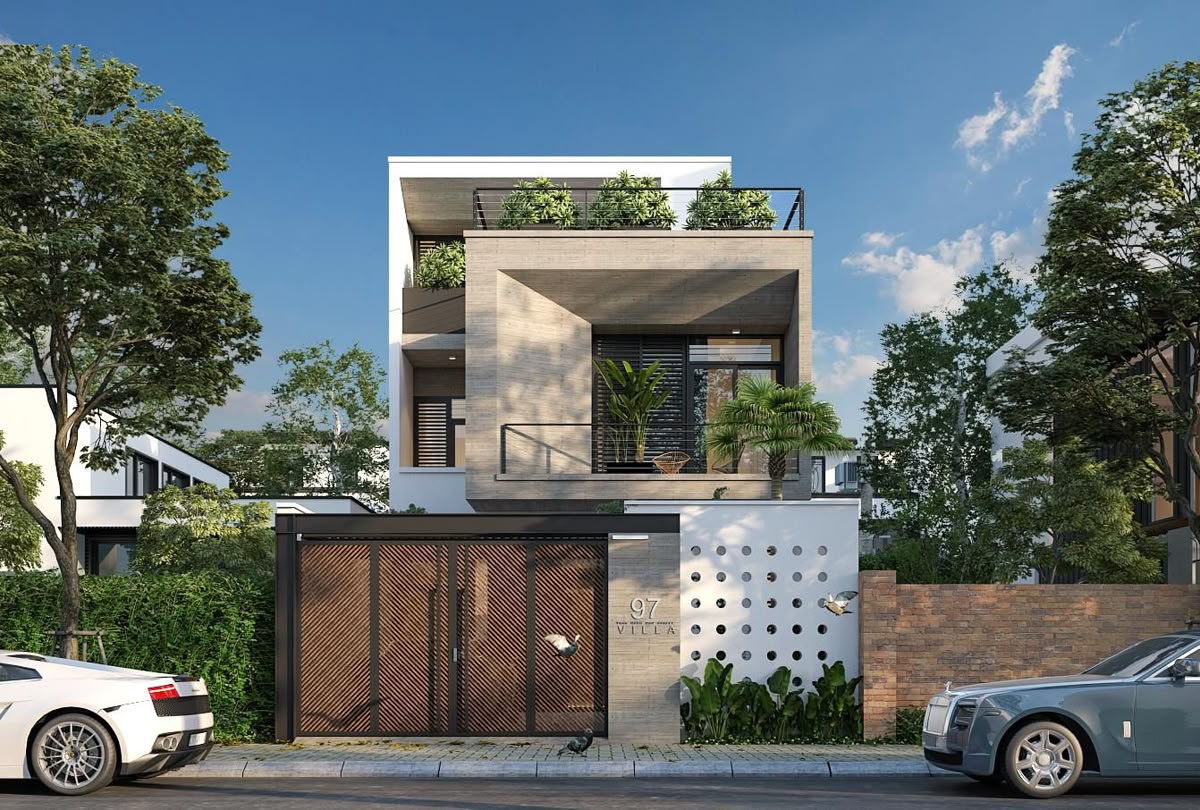

Dầm console là kết cấu quan trọng trong thiết kế biệt thự và nhà hiện đại, giúp mở rộng không gian và tăng tính thẩm mỹ cho công trình. Tuy nhiên, việc tính toán kết cấu đua ban công và bố trí thép dầm công xôn đòi hỏi độ chính xác kỹ thuật rất cao.

Vì vậy, gia chủ không nên giao hạng mục này cho các đội thợ tự phát thiếu bản vẽ và kinh nghiệm thi công thực tế. A&G Việt Nam cung cấp dịch vụ thi công xây dựng trọn gói với đội ngũ kỹ sư kết cấu giàu kinh nghiệm, đảm bảo an toàn và chất lượng cho từng công trình.

--------------------------------------------------
