Cấy cột vào tường chịu lực là gì? Khi nào cần áp dụng?

Cấy cột vào tường chịu lực là gì?

Cấy cột vào tường chịu lực là một giải pháp kỹ thuật được áp dụng phổ biến trong cải tạo và nâng cấp công trình xây dựng, nhằm liên kết một cấu kiện cột mới vào hệ tường chịu lực hiện hữu.

Hệ tường này thường là tường bê tông cốt thép hoặc tường gạch xây chịu lực, đóng vai trò tiếp nhận và truyền tải trọng chính của công trình xuống móng.

Thông qua các biện pháp như khoan cấy thép, neo liên kết và đổ bê tông bổ sung, cột mới được thiết kế để làm việc đồng thời với kết cấu cũ, từ đó gia tăng khả năng chịu lực và độ ổn định tổng thể của công trình.

Về mục đích, việc cấy cột vào tường chịu lực nhằm bổ sung khả năng chịu tải cho công trình hiện trạng, đáp ứng nhu cầu mở rộng không gian, thay đổi công năng sử dụng hoặc nâng tầng trong quá trình cải tạo.

Đồng thời, đây cũng là giải pháp quan trọng để gia cố kết cấu đối với các công trình đã sử dụng lâu năm, có dấu hiệu xuống cấp hoặc không còn đáp ứng yêu cầu chịu lực theo điều kiện khai thác mới.

Khi nào cần cấy cột vào tường chịu lực?

Giải pháp cấy cột vào tường chịu lực thường được áp dụng khi cải tạo nhà ở dân dụng, đặc biệt trong trường hợp công trình ban đầu sử dụng kết cấu tường chịu lực nhưng phát sinh nhu cầu nâng tầng hoặc tăng tải trọng sử dụng.

Ngoài ra, phương án này còn phù hợp khi chuyển đổi công năng công trình sang các mục đích như văn phòng, nhà hàng, cửa hàng kinh doanh, nơi yêu cầu cao hơn về độ ổn định và khả năng chịu lực của kết cấu.

Trong thực tế, cấy cột cũng được sử dụng để bổ sung hệ khung chịu lực cho nhà xưởng, showroom hoặc các công trình dịch vụ nhằm tạo không gian mở và phân phối lại tải trọng hợp lý.

Bên cạnh đó, đối với các công trình xuất hiện hiện tượng nứt tường, lún cục bộ hoặc sai lệch tải trọng so với thiết kế ban đầu, việc cấy cột vào tường chịu lực đóng vai trò như một giải pháp gia cố hiệu quả, góp phần bảo đảm an toàn, kéo dài tuổi thọ và ổn định lâu dài cho công trình sau cải tạo.

Kỹ thuật liên kết khi cấy cột

1. Đặc điểm chịu lực của tường

Trong các công trình xây dựng truyền thống, bao gồm tường gạch và tường bê tông cốt thép, tường giữ vai trò là bộ phận chịu lực quan trọng với các chức năng chính:

• Truyền tải trọng đứng từ sàn và các kết cấu phía trên xuống hệ móng.

• Chịu và phân tán tải trọng ngang do gió, động đất hoặc các tác động ngoại lực khác.

Do đó, việc cấy bổ sung cột vào tường hiện hữu phải được tính toán kỹ lưỡng, bảo đảm không làm suy giảm khả năng chịu lực của kết cấu chính, đồng thời tạo được sự liên kết đồng nhất, làm việc hiệu quả giữa cột mới và hệ khung hiện có.

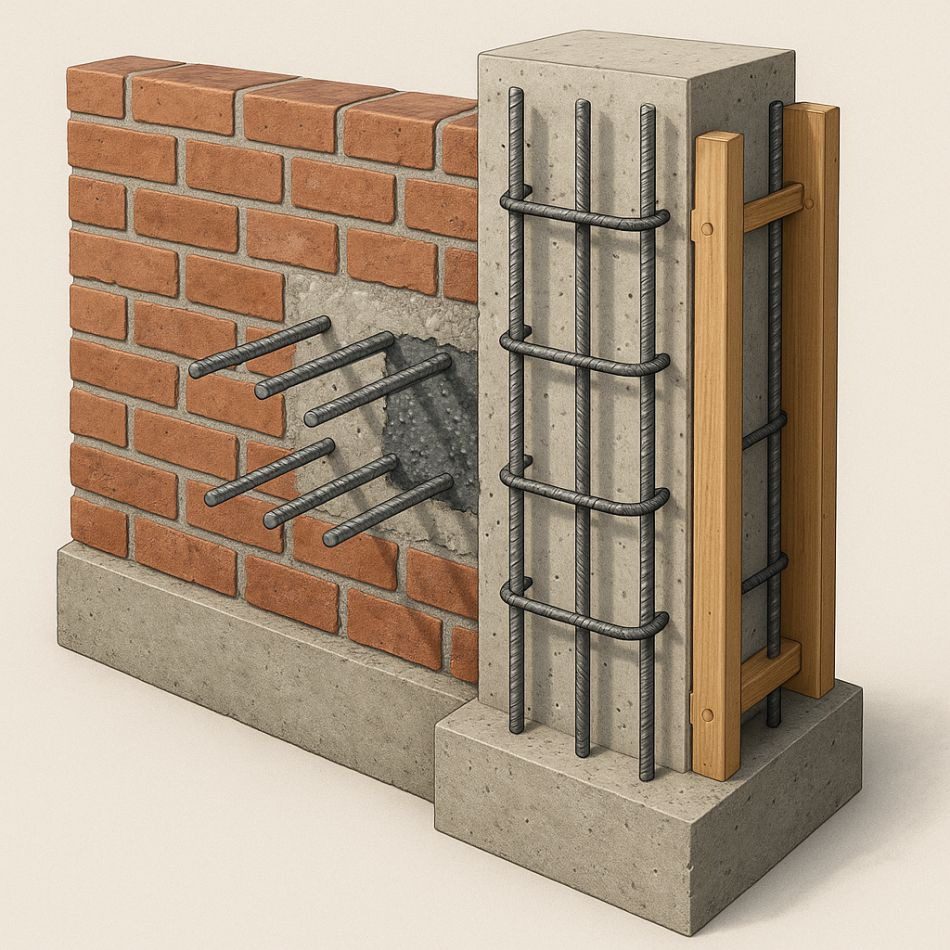

2. Các phương pháp liên kết giữa tường và cột

• Cấy thép chờ bằng keo hóa học: Sử dụng máy khoan tạo lỗ theo đúng đường kính và chiều sâu thiết kế, vệ sinh sạch lỗ khoan trước khi bơm keo cấy thép chuyên dụng như Hilti, Fischer, Ramset… nhằm bảo đảm khả năng bám dính và truyền lực.

• Hàn kết cấu thép phụ trợ: Áp dụng cho nhà khung thép, thông qua hệ bản mã kết hợp bu lông hóa chất hoặc liên kết hàn, bảo đảm độ ổn định và khả năng chịu lực của mối nối.

• Khoan cấy bu lông và chốt neo: Giải pháp này giúp truyền lực cắt và mô men hiệu quả giữa cột mới và tường cũ, thường được sử dụng trong các trường hợp cải tạo, gia cường kết cấu.

Việc lựa chọn phương án liên kết cần căn cứ vào đặc điểm công trình, vật liệu hiện hữu và yêu cầu chịu lực cụ thể để bảo đảm an toàn và độ bền lâu dài cho kết cấu.

Quy trình cấy cột vào tường chịu lực đúng kỹ thuật

1. Khảo sát và đánh giá hiện trạng công trình

Tiến hành khảo sát thực tế tại công trình nhằm đánh giá khả năng chịu lực của tường hiện hữu, bao gồm chiều dày, vật liệu xây dựng và mức độ bền vững.

Trên cơ sở đó, thực hiện tính toán tải trọng bổ sung, xác định vị trí cấy cột phù hợp và thiết kế chi tiết liên kết như số lượng cốt thép, chiều sâu neo, loại keo hóa học sử dụng, bản mã liên kết (nếu có).

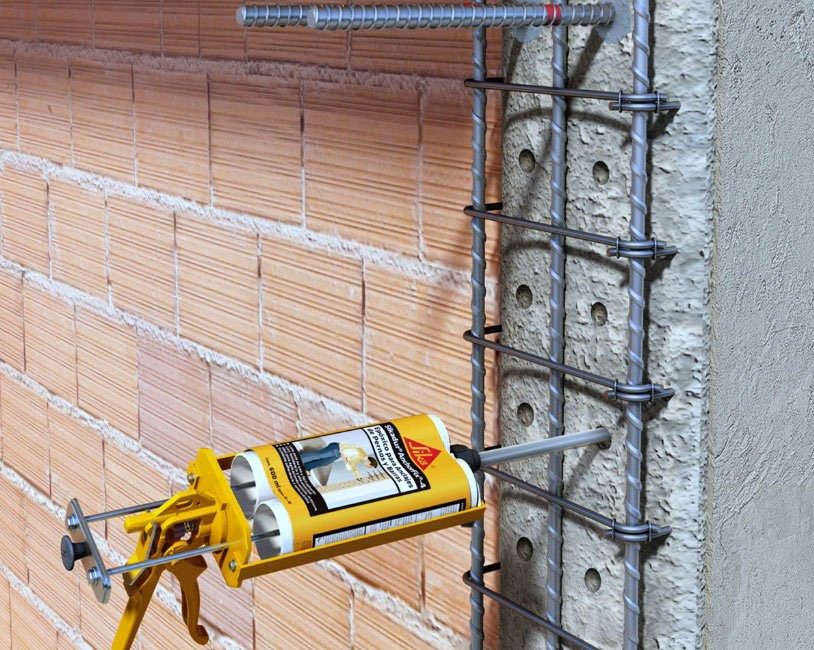

2. Khoan lỗ và cấy thép vào tường

Sử dụng máy khoan chuyên dụng để khoan lỗ đúng vị trí, kích thước theo thiết kế. Sau khi khoan, tiến hành làm sạch hoàn toàn bụi bẩn, dầu mỡ trong lỗ bằng máy thổi khí và chổi cọ nhằm bảo đảm độ bám dính của keo.

Tiếp theo, bơm keo hóa học vào lỗ khoan và cấy thép chờ đúng vị trí, đúng chiều sâu, sau đó chờ keo đông kết theo khuyến cáo kỹ thuật (thường từ 24 – 48 giờ).

3. Lắp dựng cốp pha và đổ bê tông cột

Sau khi thép cấy đạt cường độ liên kết yêu cầu, tiến hành lắp dựng cốp pha cho cột mới. Đổ bê tông theo đúng mác thiết kế, kết hợp đầm rung để bảo đảm bê tông đặc chắc, không rỗ.

Cuối cùng, thực hiện công tác dưỡng hộ bê tông liên tục trong thời gian tối thiểu 7 ngày nhằm bảo đảm cường độ và độ bền lâu dài của cột.

Lưu ý kỹ thuật khi cấy cột vào tường chịu lực

Trong quá trình cấy cột vào tường chịu lực, cần đặc biệt tuân thủ các yêu cầu kỹ thuật sau để bảo đảm an toàn kết cấu và hiệu quả sử dụng lâu dài:

• Không làm suy giảm khả năng chịu lực của tường hiện hữu: Tránh khoan cắt tùy tiện gây nứt, vỡ hoặc ảnh hưởng đến tính toàn vẹn của kết cấu chịu lực chính.

• Lựa chọn đúng loại keo cấy thép: Ưu tiên sử dụng keo chính hãng, có đầy đủ chứng chỉ CO, CQ và phù hợp với điều kiện môi trường thi công như độ ẩm cao hoặc nhiệt độ khắc nghiệt.

• Bảo đảm chiều sâu và đường kính lỗ khoan đạt yêu cầu kỹ thuật: Kích thước lỗ khoan phải được tính toán phù hợp với đường kính cốt thép và tải trọng truyền lực, nhằm bảo đảm khả năng neo bám và chịu lực của liên kết.

• Giám sát và nghiệm thu chặt chẽ từng công đoạn: Quá trình khoan, cấy thép cần có biên bản nghiệm thu đầy đủ; trong trường hợp cần thiết, thực hiện thí nghiệm kéo thép neo để kiểm chứng chất lượng liên kết.

Cấy cột vào tường chịu lực là giải pháp hiệu quả trong cải tạo và mở rộng công trình, giúp đáp ứng yêu cầu công năng mới mà không làm ảnh hưởng đến kết cấu tổng thể.

Tuy nhiên, biện pháp này chỉ phát huy hiệu quả khi được thiết kế đúng, thi công chuẩn quy trình, sử dụng vật tư đạt tiêu chuẩn và có sự giám sát chuyên môn nghiêm ngặt.
