Ván khuôn sàn là gì? Các loại ván khuôn sàn phổ biến hiện nay

Ván khuôn sàn là gì?

Ván khuôn sàn (còn gọi là cốp pha sàn) là hệ thống khuôn tạm thời được sử dụng để định hình và nâng đỡ bê tông trong quá trình thi công sàn. Hệ thống này giữ cho bê tông ổn định, đúng hình dạng thiết kế cho đến khi đạt đủ cường độ và có thể tháo dỡ.

Trong thi công xây dựng, ván khuôn sàn đóng vai trò quan trọng, ảnh hưởng trực tiếp đến độ phẳng, độ chính xác và mức độ an toàn của kết cấu sàn bê tông sau khi hoàn thiện.

Bên cạnh đó, ván khuôn sàn còn mang lại nhiều lợi ích đáng kể:

• Nâng cao độ chính xác và tính thẩm mỹ của kết cấu bê tông
• Hỗ trợ rút ngắn thời gian thi công
• Giảm chi phí nhân công và vật liệu khi thi công đúng kỹ thuật
• Đảm bảo an toàn trong quá trình đổ bê tông
• Giữ ổn định hình dạng bê tông, hạn chế biến dạng so với thiết kế ban đầu

Việc lựa chọn và thi công ván khuôn sàn đúng tiêu chuẩn là yếu tố quan trọng giúp nâng cao chất lượng và tuổi thọ công trình.

Cấu tạo của ván khuôn sàn

Một hệ ván khuôn sàn tiêu chuẩn thường bao gồm các thành phần chính sau:

• Tấm mặt ván khuôn: Là bộ phận tiếp xúc trực tiếp với bê tông, có nhiệm vụ định hình bề mặt sàn. Vật liệu thường sử dụng gồm ván ép phủ phim, thép, nhôm hoặc nhựa composite, đảm bảo độ phẳng và hạn chế bám dính bê tông.

• Đà ngang (dầm phụ): Có chức năng nâng đỡ trực tiếp tấm mặt ván khuôn. Thành phần này thường được làm từ gỗ, thép hộp hoặc dầm thép nhẹ, giúp phân bố đều tải trọng bê tông.

• Đà chính: Nhận tải từ hệ đà ngang và truyền lực xuống cột chống. Đây là bộ phận chịu lực quan trọng, góp phần đảm bảo độ ổn định cho toàn bộ hệ ván khuôn.

• Cột chống: Là hệ thống chịu lực chính, có thể sử dụng giàn giáo khung, cột thép hoặc cột gỗ. Bộ phận này có vai trò giữ ổn định toàn bộ hệ ván khuôn trong suốt quá trình đổ và đông kết bê tông.

Việc lắp dựng đầy đủ và đúng kỹ thuật các thành phần trên là điều kiện cần để đảm bảo chất lượng, độ an toàn và hiệu quả thi công sàn bê tông.

Các loại ván khuôn sàn phổ biến hiện nay

Hiện nay trên thị trường có nhiều loại ván khuôn sàn với đặc điểm và ứng dụng khác nhau. Tùy theo quy mô công trình, yêu cầu kỹ thuật và ngân sách, các đơn vị thi công sẽ lựa chọn loại phù hợp. Dưới đây là những loại được sử dụng phổ biến:

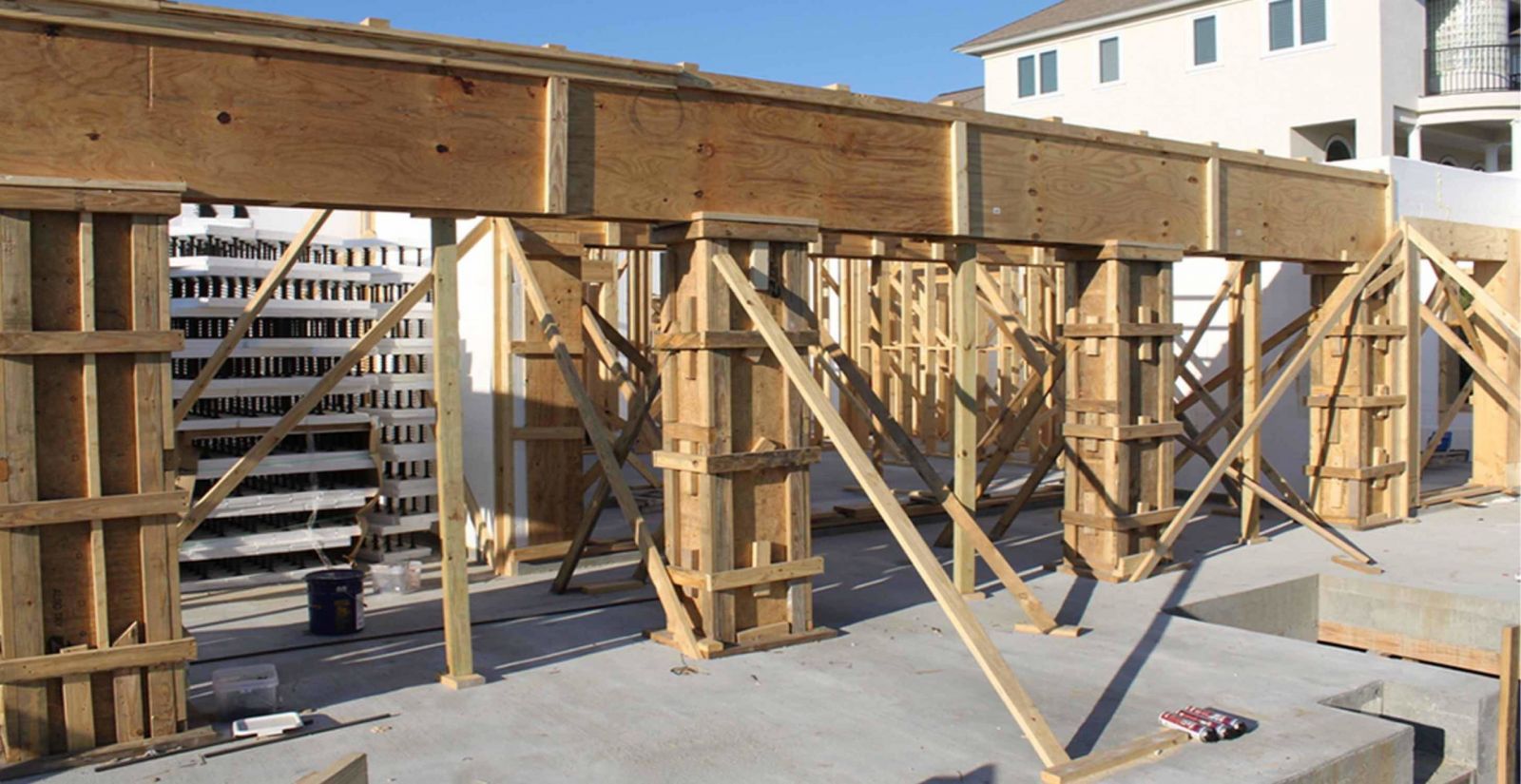

• Ván khuôn sàn truyền thống: Loại này thường sử dụng ván gỗ, tre hoặc kết hợp với hệ khung sắt hộp. Ưu điểm là chi phí thấp, dễ gia công và phù hợp với các công trình nhỏ. Tuy nhiên, độ bền không cao, khả năng tái sử dụng hạn chế và độ chính xác không đồng đều.

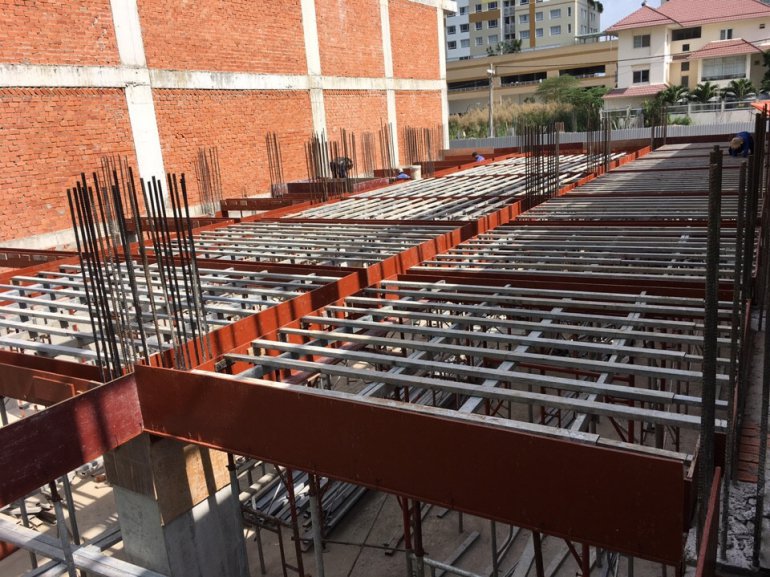

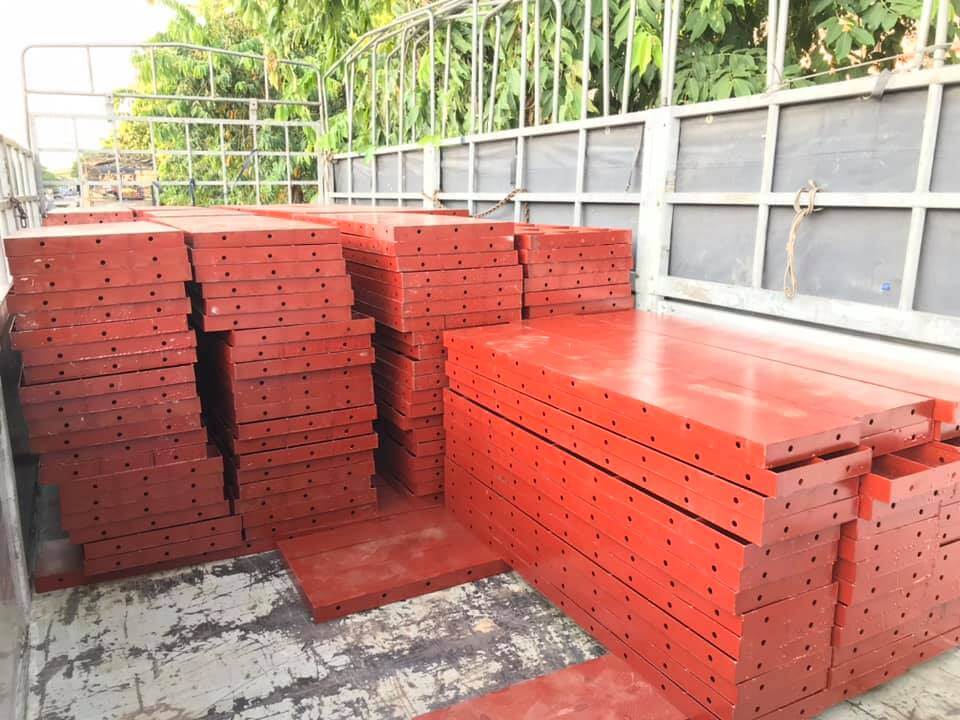

• Ván khuôn thép: Được chế tạo từ thép, loại ván khuôn này có độ cứng cao, khả năng chịu lực tốt và có thể tái sử dụng nhiều lần. Phù hợp với các công trình quy mô lớn, nhà cao tầng hoặc những dự án yêu cầu tiến độ nhanh và độ chính xác cao.

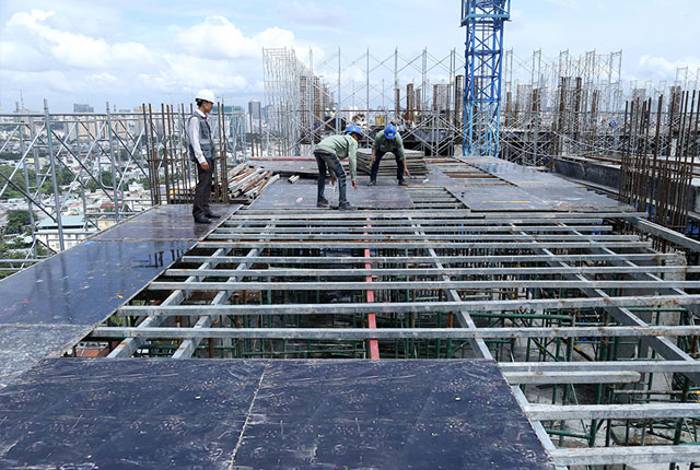

• Ván khuôn nhôm: Với ưu điểm trọng lượng nhẹ, dễ vận chuyển và lắp đặt, ván khuôn nhôm đang ngày càng được sử dụng rộng rãi. Loại này có tuổi thọ cao, khả năng tái sử dụng tốt. Mặc dù chi phí đầu tư ban đầu lớn, nhưng mang lại hiệu quả kinh tế lâu dài cho các công trình thi công lặp lại.

• Ván khuôn nhựa (cốp pha nhựa): Đây là giải pháp hiện đại với đặc tính không thấm nước, dễ vệ sinh và đảm bảo độ chính xác cao. Ván khuôn nhựa phù hợp với công trình dân dụng, nhà ở và có thể tái sử dụng nhiều lần, thường lên đến 50 – 60 chu kỳ.

Biện pháp thi công ván khuôn dầm sàn

Thi công ván khuôn dầm sàn là hạng mục quan trọng, ảnh hưởng trực tiếp đến chất lượng kết cấu bê tông. Quy trình cần được thực hiện đúng kỹ thuật theo các bước cơ bản sau:

1. Chuẩn bị trước thi công

Trước khi triển khai, cần kiểm tra mặt bằng đảm bảo bằng phẳng, sạch sẽ và có khả năng chịu lực tốt. Đồng thời, tập kết đầy đủ vật tư như ván khuôn, sắt hộp, cây chống, giàn giáo…

Nền thi công cần được xử lý kỹ nhằm tránh hiện tượng lún, nứt hoặc trượt trong quá trình lắp dựng. Bên cạnh đó, cần xác định chính xác cao độ đáy dầm và đáy sàn bằng máy laser hoặc máy thủy bình để đảm bảo thi công đúng thiết kế.

2. Lắp đặt hệ chống và giàn giáo

Hệ chống bao gồm cây chống tăng, giáo chống sàn hoặc cột gỗ, được bố trí theo sơ đồ chịu lực đã tính toán. Khoảng cách giữa các cây chống thường dao động từ 1,0 đến 1,5m tùy theo tải trọng và loại vật liệu sử dụng. Cần bổ sung giằng ngang, giằng chéo để tăng độ ổn định, đảm bảo hệ chống không bị xê dịch hoặc mất an toàn trong quá trình đổ bê tông.

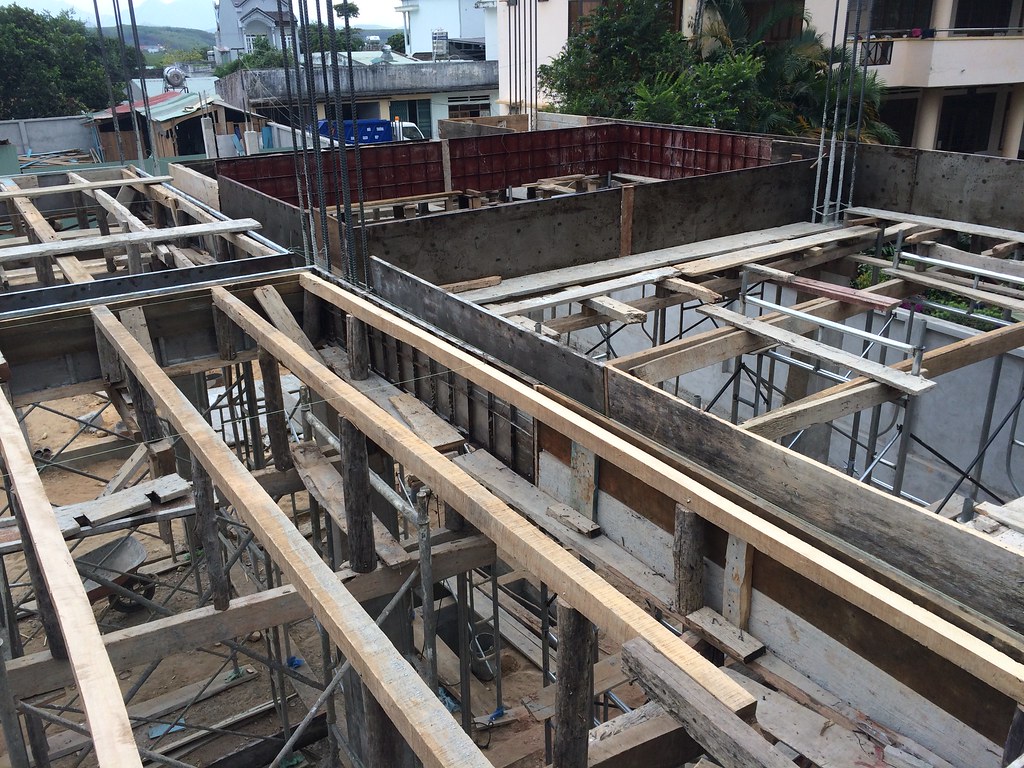

3. Thi công ván khuôn dầm

Ván đáy dầm được lắp đặt theo đúng cao độ và kích thước thiết kế, sau đó cố định bằng hệ đà ngang và cây chống. Quá trình này cần kiểm tra kỹ độ thẳng và độ võng để tránh sai lệch kết cấu.

Tiếp theo, lắp đặt ván thành dầm bằng ván phủ phim hoặc gỗ, đảm bảo liên kết chắc chắn. Sử dụng thanh giằng và khóa chéo để giữ ổn định, tránh hiện tượng phình ván khi đổ bê tông.

4. Thi công ván khuôn sàn

Ván khuôn sàn được đặt lên hệ dầm chính và dầm phụ, sau đó liên kết bằng đinh vít hoặc chốt khóa nhằm hạn chế khe hở gây rò rỉ vữa.

Cần kiểm tra độ phẳng của mặt sàn và điều chỉnh độ dốc (nếu có), thông thường khoảng 0,5 đến 1% để đảm bảo thoát nước. Trước khi đổ bê tông, nên phủ lớp dầu chống dính lên bề mặt ván khuôn để dễ tháo dỡ và bảo vệ bề mặt bê tông sau khi hoàn thiện.

5. Kiểm tra và nghiệm thu trước khi đổ bê tông

Toàn bộ hệ ván khuôn cần được kiểm tra kỹ về cao độ, độ phẳng và độ ổn định. Các khe hở, mối nối giữa các tấm ván phải được xử lý kín khít. Đồng thời, đảm bảo hệ chống đỡ không bị xê dịch trong quá trình lắp đặt cốt thép và đổ bê tông, nhằm hạn chế rủi ro sai lệch kết cấu.

6. Tháo dỡ ván khuôn

Ván khuôn chỉ được tháo dỡ khi bê tông đạt đủ cường độ theo quy định. Thông thường: Dầm và sàn tháo sau khoảng 14 đến 21 ngày (tùy điều kiện thực tế và mác bê tông)

Quá trình tháo dỡ cần thực hiện theo nguyên tắc từ trên xuống dưới, từ xa vào gần để đảm bảo an toàn. Sau khi tháo, ván khuôn cần được vệ sinh, bảo dưỡng và lưu trữ đúng cách để tái sử dụng cho các công trình tiếp theo.

Cách tính khối lượng ván khuôn sàn

Tính toán khối lượng ván khuôn sàn là bước không thể thiếu trong quá trình bóc tách khối lượng, lập dự toán chi phí cũng như chuẩn bị vật tư cho thi công sàn bê tông. Việc tính đúng và đủ không chỉ giúp kiểm soát ngân sách mà còn đảm bảo tiến độ và hạn chế lãng phí trong quá trình triển khai.

Thông thường, khối lượng ván khuôn sàn được tính theo diện tích mặt dưới của sàn bê tông và quy đổi theo đơn vị mét vuông.

• Công thức tính: Khối lượng ván khuôn sàn = Chiều dài sàn × Chiều rộng sàn

• Ví dụ cụ thể: Một sàn bê tông có kích thước 10m × 20m → Khối lượng ván khuôn sàn = 10 × 20 = 200 m²

Trong thực tế, với các công trình có hình dạng phức tạp, nhiều ô sàn hoặc giật cấp, việc tính toán cần chia nhỏ từng khu vực để đảm bảo độ chính xác, sau đó tổng hợp lại toàn bộ diện tích.

Thời gian tháo dỡ ván khuôn dầm sàn

Tháo dỡ ván khuôn là công đoạn quan trọng, ảnh hưởng trực tiếp đến chất lượng và độ an toàn của kết cấu bê tông. Nếu tháo quá sớm khi bê tông chưa đạt đủ cường độ, công trình có thể bị võng, nứt hoặc mất ổn định kết cấu.

Thời gian tháo dỡ phụ thuộc vào nhiều yếu tố như:

• Loại cấu kiện (sàn, dầm, cột, tường)
• Kích thước nhịp và tải trọng thiết kế
• Điều kiện thời tiết (nhiệt độ, độ ẩm)
• Chủng loại xi măng và phụ gia sử dụng

Theo kinh nghiệm thi công và tiêu chuẩn phổ biến, thời gian tháo dỡ có thể tham khảo như sau:

• Ván khuôn sàn có nhịp ≤ 2m: khoảng 7 ngày
• Ván khuôn sàn có nhịp > 2m: khoảng 14 ngày
• Ván khuôn dầm, bản kê hai phía: từ 14 đến 21 ngày
• Ván khuôn cột, tường (mặt bên): từ 1 đến 2 ngày

Lưu ý, đây là thời gian tham khảo trong điều kiện tiêu chuẩn. Trên thực tế, cần có sự kiểm tra cường độ bê tông hoặc ý kiến của kỹ sư giám sát trước khi tháo dỡ để đảm bảo an toàn tuyệt đối.

--------------------------------------------------
